Фильтр мазута грубой очистки ФМ 10-240-5

Цена по запросу

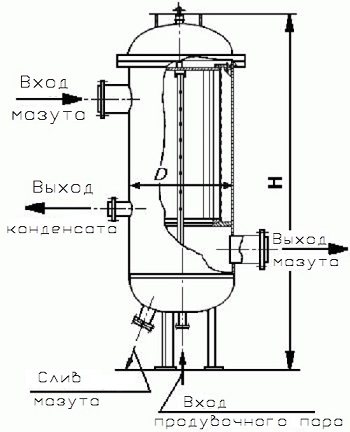

Фильтр мазута ФМ 10-240-5Фильтр мазута грубой очистки ФМ 10-240-5 представляет собой аппарат вертикального типа, состоящий из цилиндрического корпуса, крышки и фильтрующего элемента. Соединение корпуса и крышки фланцевое.

Корпус состоит из обечайки, выполненой из трубы диаметром 820мм и приваренных к нему в верхней части крышки а в нижней эллиптического днища. На корпусе расположены патрубки входа и выхода мазута, слива и выхода шлама при продувке паром. По оси фильтра мазута  ФМ 10-240-5 в корпусе установлена трубка продувки. К эллиптическому днищу приварены три опоры.

Фильтрующий элемент фильтра мазута представляет собой каркас с натянутой на него сеткой, концы которой сшиты между собой и скреплены при помощи зажимных планок. Для фильтра мазута  ФМ 10-240-5 применяется сетка № 3,5-1,0 по ГОСТ 3826-82, имеющая пять отверстий на 1 см2,материал нж сталь.

Фильтрующий элемент устанавливается на опорное кольцо корпуса и прижимается болтами.

На верхней части крышки устанавливается воздушный вентиль. Мазут подоется через верхний входной патрубок. Проходя через фильтрующую сетку мазут отфильтровывается от твердых компонентов и выходит через нижний патрубок корпуса.
