Элеватор водоструйный - устанавливается на вводах в местную систему отопления и предназначен для снижения температуры воды, подаваемой в систему отопления из центральной тепловой магистрали, путем подмешивания части обратной воды и для создания принудительной циркуляции в местной системе отопления.

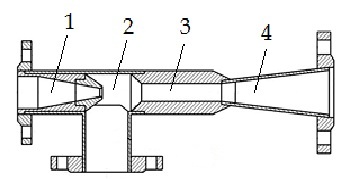

1.Сопло элеватора; 2. Приемная камера; 3. Камера смешивания; 4. Диффузор
Принцип работы элеватора
Высокотемпературный теплоноситель под действием давления теплоцентрали поступает на элеватор. Теплоноситель, поступающий из теплоцентрали, с высокой скоростью проходит через сопло элеватора создавая зону разряжения в которую вовлекается теплоноситель из обратного трубопровода системы отопления дома. В зоне разрежения (камера смешивания) происходит смешивание высокотемпературного теплоносителя теплоцентрали с охлаждённым теплоносителем системы отопления дома. Подготовленный теплоноситель через диффузор подаётся в подающий трубопровод домовой системы отопления. Разница давления между диффузором и камерой всасывания обеспечивает циркуляцию теплоносителя в системе.
Номер элеватора |
Размеры, мм |
Масса, кг |
|||||||||
d |
dr |
D |
D1 |
D2 |
I |
L1 |
L |
Фланец 1 |
Фланец 2 |
||
№0 |
3 |
85 |
100 |
100 |
140 |
256 |
Ду 25 |
Ду 32 |
6,43 |
||
№1 |
3 |
15 |
110 |
125 |
125 |
90 |
110 |
425 |
Ду 40 |
Ду 50 |
9,1 |
№2 |
4 |
20 |
110 |
125 |
125 |
90 |
110 |
425 |
Ду 40 |
Ду 50 |
9,5 |
№3 |
5 |
25 |
125 |
160 |
160 |
135 |
155 |
626 |
Ду 50 |
Ду 80 |
16,0 |
№4 |
5 |
30 |
125 |
160 |
160 |
135 |
155 |
626 |
Ду 50 |
Ду 80 |
15,0 |
№5 |
5 |
35 |
125 |
160 |
160 |
135 |
155 |
626 |
Ду 50 |
Ду 80 |
14,5 |
№6 |
10 |
47 |
160 |
180 |
180 |
180 |
175 |
720 |
Ду 80 |
Ду 100 |
25,0 |
№7 |
10 |
59 |
160 |
180 |
180 |
180 |
175 |
720 |
Ду 80 |
Ду 100 |
34,0 |
Узлы тепловые элеваторные (УТЭ) предназначены для подсоединения системы отопления к источнику теплоснабжения и снижения температуры воды, поступающей из теплосети, до необходимой путем подмешивания к ней части обратной воды и для контроля за параметрами работы системы отопления здания.
В стандартно изготавливаемый узел входит :
Элеватор водоструйный-1шт
Грязевик -1шт
Стальные задвижки -2шт
Чугунные задвижки -2шт
Трехходовые краны для манометров-4шт
Манометры-4шт
Оправа для термометра-4шт
Термометр-4шт
Кран шаровый-2шт
