Подогреватели пароводяные ПП.

Подогреватели пароводяные применяются в системах отопления и горячего водоснабжения общественных, жилых и промышленных зданий и служат для подогрева воды паром.

1. Типы, основные параметры и размеры

1.1. Подогреватели пароводяные ПП изготавливаются следующих типов:

ПП1 - с эллиптическими днищами;

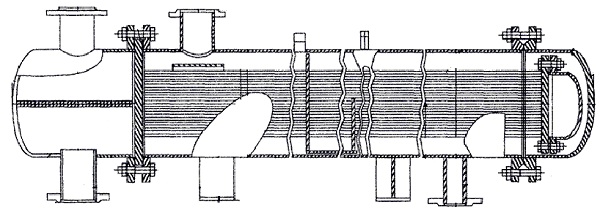

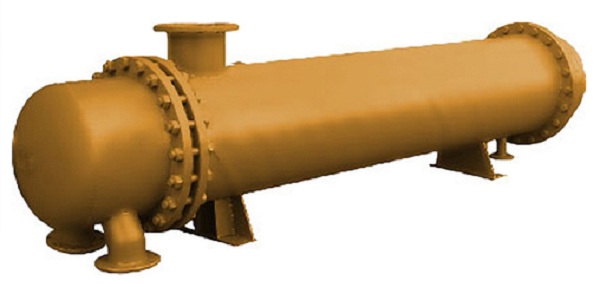

Подогреватель пароводяной ПП1 с элиптическими днищами

ПП2 - с плоскими днищами.

Также мы можем предложить подогреватели пароводяные с двумя типами исполнения патрубков подачи и отвода нагреваемой воды в передней паровой камере:

1. Оба патрубка смотрят вниз

подогреватель пароводяной патрубки вниз

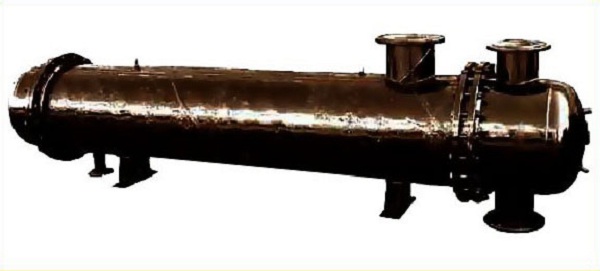

2. Один патрубок смотрит вверх, второй вниз

1.2. Основные параметры приведены в таблице 1.

Таблица 1.

Наименование параметра	Значение
Наименование параметра	1	2	3
Длина трубок, мм	3000		2000
Расчетное давление сетевой воды, МПа (кгс/см2), не более	1,6 (16,0)
Температура сетевой воды °С:
на входе, не менее	70
на выходе, не менее	150	130	95
Рабочее давление греющего пара, МПа (кгс/см2), не более	0,7 (7,0)	0,7 (7,0)	0,2 (2,0)
Температура греющего пара на входе, не более	250
Число ходов сетевой воды	4	2
Гидравлическое сопротивление трубной системы,МПа	0,06	0,03	0,021

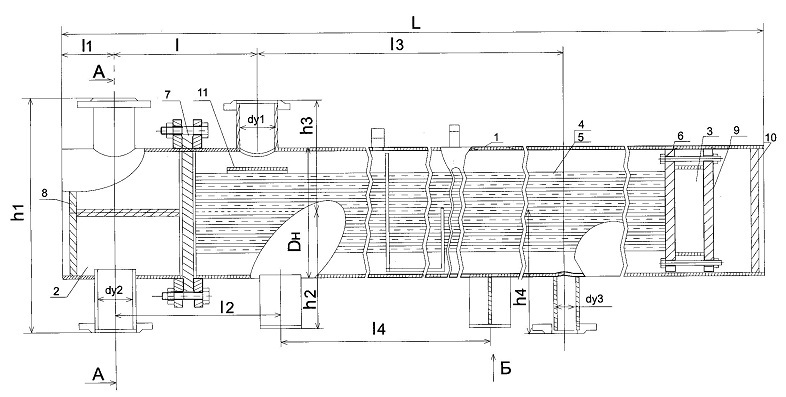

Габаритные и присоединительные размеры подогревателей ПП2 (с плоскими днищами)
A-A																			Вид Б

Исполнение двухходового подогревателя

Исполнение четырехходового подогревателя
Подогреватель пароводяной с плоскими днищами ПП2 1 корпус подогревателя; 2 передняя водяная камера; 3 задняя водяная камера; 4 трубная система; 5 теплообменные трубы; 6 задняя трубная доска; 7 передняя трубная доска; 8 днище передней камеры; 9 днище задней камеры; 10 днище корпуса; 11 отбойный лист
Габаритные и присоединительные размеры
Обозначение по ГОСТ 28679-90	размеры, мм																		Масса кг
Обозначение по ГОСТ 28679-90	Dн	dy1	dy2	dy3	d4	L	l	l1	l2	l3	l4	h1	h2	h3	h4	а	б	в	Масса кг
ПП2-6,3-0,2-2	325	100	100	50	27	2550	556	150	460	1300	1100	586	288	293	340	390	330	120	360
ПП2-9,5-0,7-2(4)	325	100	100	50	27	3550	556	150	545	2300	2000	586	288	293	340	390	330	120	440
ПП2-11,4-0,2-2	426	150	100	50	27	2575	562	150	470	1300	1100	696	348	348	348	390	330	120	484
ПП2-17,2-0,7-2(4)	426	150	100	50	27	3575	562	150	545	2300	2000	696	348	348	348	390	330	120	614
ПП2-16,0-0,2-2	480	150	150	50	27	2630	605	150	510	1300	1100	750	385	440	375	390	330	120	710
ПП2-24,4-0,7-2(4)	480	150	150	50	27	3630	605	150	590	2300	2000	750	385	440	375	390	330	120	870

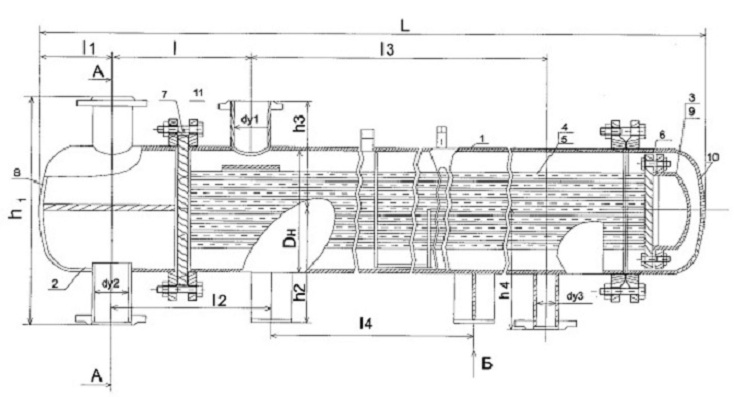

Габаритные и присоединительные размеры подогревателей ПП1 (с эллиптическими днищами)

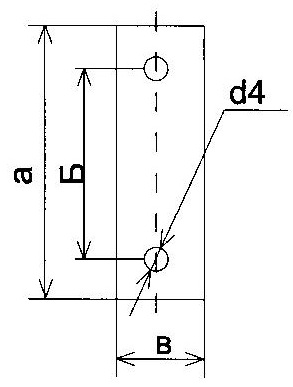

A-A																			Вид Б

Исполнение двухходового подогревателя

Исполнение четырехходового подогревателя
Подогреватель пароводяной с эллиптическими днищами ПП1 1 корпус подогревателя; 2 передняя водяная камера; 3 задняя водяная камера; 4 трубная система; 5 теплообменные трубы; 6 задняя трубная доска; 7 передняя трубная доска; 8 днище передней камеры; 9 днище задней камеры; 10 днище корпуса; 11 отбойный лист
Обозначение по ГОСТ 28679-90	Размеры, мм																		Масса, кг
Обозначение по ГОСТ 28679-90	Dн	dy1	dy2	dy3	d4	L	l	l1	l2	l3	l4	h1	h2	h3	h4	а	б	в	Масса, кг
ПП1-21,2-0,2-2	530	200	125	80	27	2785	607	318	510	1300	1100	840	440	420	440	390	330	120	860
ПП1-32-0,7-2	530	200	125	80	27	3785	607	318	590	2300	2000	840	440	420	440	390	330	120	1045
ПП1-32-0,7-4	530	200	125	80	27	3785	607	318	590	2300	2000	840	440	420	440	390	330	120	1064
ПП1-35,3-0,2-2	630	250	150	80	27	2885	655	322	560	1300	1100	1000	490	500	518	390	330	120	1117
ПП1-53,9-0,7-2	630	250	150	80	27	3885	655	322	640	2300	2000	1000	490	500	518	390	330	120	1494
ПП1-53,9-0,7-4	630	250	150	80	27	3885	655	322	640	2300	2000	1000	490	500	518	390	330	120	1514
ПП1-71-0,2-2	820					3135													1615
ПП1-76,8-0,7-2	720					3985													2000
ПП1-76,8-0,7-4	720					3985													2000
ПП1-108-0,7-2	820					4135													2600
ПП1-108-0,7-4	820					4135													2600

2. ДАННЫЕ О ШТУЦЕРАХ,ФЛАНЦАХ,КРЫШКАХ И КРЕПЕЖНЫХ ИЗДЕЛИЯХ

№ п.п.	Наименование	Количество, шт	Размеры (мм) или номер по спецификации					Материал
№ п.п.	Наименование	Количество, шт	ПП 2-6,3-0,2-2; ПП 2-9,5-0,7-2(4)	ПП 2-11,4-0,2-2; ПП 2-17,2-0,7-2(4)	ПП 2-16,0-0,2-2; ПП 2-24,4-0,7-2(4)	ПП 1-21,2-0,2-2; ПП 1-32,0-0,7-2(4)	ПП 1-35,3-0,2-2; ПП 1-53,9-0,7-2(4)	Марка	ГОСТ
1	Фланец, исп.1 ГОСТ 12820-80	4	-	-	-	Ду500, Ру10	Ду600, Ру10	Ст.3сп	380-94
		3	Ду100, Ру10	-	Ду150, Ру10	-	-
		2	Ду300, Ру10	Ду400, Ру10	Ду450, Ру10	Ду125, Ру10	Ду150, Ру10
		2	-	Ду100, Ру10	-	-	-
		1	Ду50, Ру10	Ду150, Ру10	Ду50, Ру10	Ду200, Ру10	Ду250, Ру10
		1	-	Ду50, Ру10	-	Ду80, Ру10	Ду80, Ру10
2	Специальный фланец ГОСТ 19903-74	1	-	-		500х406	602х510	Ст.3сп5	14637-89
3	Штуцер ГОСТ 3262-75	2	15х2,8 L-87					Труба Сталь 10	8731-87
4	Патрубок ГОСТ 8732-78	3	108х4 L-134	-	-	-	-	Труба Сталь 10	8731-87
		3	-	-	159x4,5 L-195	-	-	Труба Ст.2пс	380-94
		2	-	-	-	133x4 L163	159x4,5 L-188	Труба Ст.2пс	380-94
		2	-	108х4 L-136	-	-	-	Труба Сталь 10	8731-87
		1	57x3,5 L-175	57x3,5 L-152	57x3,5 L-135	-	-	Труба Сталь 10	8731-87
			-	159x4,5 L-142	-	-	-	Труба Ст.2пс	380-94
			-	-	-	89x4 L-173	89x4 L-201	Труба Сталь 20	1050-88
			-	-	-	219x6 L-169	273x6 L-205	Труба Сталь 20	1050-88
5	Болт ГОСТ 7798-70	20	-	-	M 24x130	M 24x130 M 24x90	M 27x140 M 27x110	Сталь 20	1050-88
		28	-	-	-	-	M 16x100
		24	-	-	-	M 16x80	-
		16	M 12x140	M 24x110 M 16x150	M 16x170	-	-
		12	M 20x110	-	-	-	-
		2	M 6x16
6	Гайка ГОСТ 5915-70	40	-	-	-	M 24	M 27	Сталь 10	1050-88
		28	-	-	-	-	M 16
		24	-	-	-	M 16	-
		20	-	-	M 24	-	-
		16	M 12	M 24 M 16	M 16	-	-
		12	M 20			-	-
		2	M 6
7	Бобышка ГОСТ 2590-88	2						Ст.3 сп 5	14637-89

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ТИПОРАЗМЕРА ПОДОГРЕВАТЕЛЯ

Требуемый типоразмер подогревателя определяется заданным тепловым потоком или расходом нагреваемой сетевой воды и температурным режимом его работы.

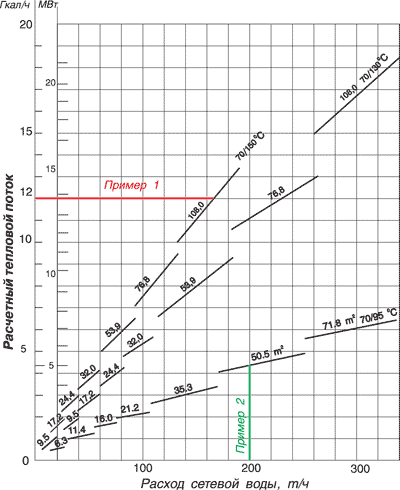

Выбор подогревателя рекомендуется производить по графику зависимости теплового потока от расхода нагреваемой сетевой воды при нагреве ее по температурным графикам теплосети 70/150 °С, 70/130 °С, 70/95 °С.
Пример 1 - Выбор подогревателя для температурного графика 70/150 °С с тепловым потоком 12 Гкал/ч (13,92 МВт).
Из точки соответствующей 12 Гкал/ч, проводим горизонтальную линию до пересечения с линией температурного графика 70/150 °С. Точке пересечения соответствует цифра 108 м2, что соответствует подогревателю ПП1-108-7-IV.
Пример 2 - Выбор подогревателя для температурного графика 70/95 °С с расходом нагреваемой воды 200 т/ч.
Из точки, соответствующей 200 т/ч, проводим вертикальную линию до пересечения с линией температурного графика 70/95 °С. Точке пересечения соответствует цифра 50,5 м2, что соответствует подогревателю ПП1-50-2-II.

3. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ПОДОГРЕВАТЕЛЯ

Транспортировка подогревателей допускается любым видом транспорта без упаковки.

Хранение подогревателя допускается в любых помещениях, закрытых от атмосферных осадков желательно при температуре не ниже 0 °С

При транспортировке, погрузке, разгрузке и хранении должны быть приняты меры, предохраняющие подогреватель от механических повреждений.

Не допускается хранение подогревателя вблизи складов химикатов, аммиака и других активных газов.

4. МОНТАЖ ПОДОГРЕВАТЕЛЯ

Установка подогревателя пароводяного производится в соответсвии с проектом на опорах. Подогреватель пароводяной устанавливается в закрытом помещении горизонтально по уровню и прикрепляется хомутами на болтах или на опорах привареных к корпусу к специально предусмотренным надежным конструкциям.

Приварка опор, штуцеров для водомерных стекол, продувочных устройств, предохранительных клапанов должна проводиться по месту в соответсвии с проектом, дипломированными сварщиками. Сварка производиться электродами типа Э 42, Э 46 ГОСТ 9467-75.

После установки подогревателя пароводяного на опоры производится присоединение подающих трубопроводов пара и воды, а также линий горячей воды и отвода конденсата в соответсвии с проектом и схемой соединения.

Подводящие и отводящие трубопроводы должны иметь запорные устройства, позволяющие отключить подогреватель при его ремонте или замене.

На подводящих трубопроводах воды и пара должны быть установлены предохранительные клапаны на максимально разрешенное давление воды до 10 кгс/см2 или 16 кгс/см2 и пара до 2,0 кгс/см2 или 7,0 кгс/см2 с пропускной способностью, рассчитаной в соответствии с "Правилами по сосудам". При этом установка запорной арматуры между клапаном и подогревателем НЕ ДОПУСКАЕТСЯ.

На корпусе подогревателя и трубопроводе воды должны быть установлены манометры с трехходовыми кранами для контроля давления пара и воды. Класс точности манометров не ниже 2,5: шкала должна быть такой чтобы стрелка в рабочем положении находилась во второй трети шкалы.

На передней водяной камере подогревателя пароводяного должны быть установлены два угловых термометра для контроля температуры холодной и нагретой воды. Для обеспечения правильности показаний термометра в гильзу заливается машинное масло.

Водяное и паровое пространства подогреателя должны иметь штуцера с вентилями для сброса воды и пара и продувки подогревателя при его ремонте. На корпусе должен быть установлен штуцер с вентилем для удаления неконденсирующихся газов и штуцера для установки указателя уровня конденсата.

После установки подогревателя, присоединения всех необходимых трубопроводов, установки на подогреватель и трубопроводы соответствующей арматуры, КИП и приборов безопасности должно быть произведено гидравлическое испытание подогревателя водой. Испытание производится раздельно для парового (межтрубного) и водяного (трубного) пространства.

Испытательное давление:

по трубной системе 13,6 кгс/см2 при Ру-10 кгс/см2 или 21,8 кгс/см2 при Ру-16 кгс/см2
по межтрубному пространству 10,0 кгс/см2 при Ру-7 кгс/см2 или 3,0 кгс/см2 при Ру-2 кгс/см2

Испытание продолжается в течении 10 минут, после чего производится осмотр сварных швов и всех соединений подогревателя. Наличие течи, потение сварных швов, падение давления по манометру не допускается.

Разрешение на пуск и работу подогревателя дает ответственный по надзору за техническим состоянием и эксплуатацией сосудов после технического освидетельствования.

Предпусковое испытание подогревателя производится рабочим давлением по трубному и межтрубному пространству. Испытание продолжается в течении времени необходимого для осмотра подогревателя. Наличие течи, потение сварных швов, падение давления по манометру не допускается.

При положительном результате опресовки (отсутствие течи, потения сварных швов, падения давления по манометру) на подогреватель наноситься слой теплоизоляции. После настройки предохранительных клапанов и контрольно измерительных приборов подогреватель готов к работе.

Подогреватели должны быть теплоизолированы при монтаже согласно требованиям "Правил эксплуатации теплоиспользующих установок и тепловых сетей".

5. ПУСК ПОДОГРЕВАТЕЛЯ

Пуск подогревателя производиться в следующем порядке:

открываются воздушники на водяной камере;
открывается задвижка на выходе сетевой воды из подогревателя
открывается задвижка на вход сетевой воды в подогреватель
открывается задвижка на линии отвода конденсата
открывается задвижка на подводящем трубопроводе греющего пара
закрываются воздушники при появлении из них воды.

О нормальной работе подогревателя свидетельствует наличие перепадов температур и давлений по термометрам и манометрам на трубопроводах сетевой воды.

6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.2. Подогреватели устанавливают в закрытом помещении и эксплуатируют при температуре окружающего воздуха выше 0 °С.
6.3. Лицо,ответсвенное за безопасную эксплуатацию подогревателей пароводяных, прошедшее аттестацию на знание правил Госгортехнадзора, назначается приказом по предприятию из технического персонала предприятия.
6.4. К обслуживанию подогревателя запрещается допускать лиц моложе 18 лет. Ответсвенное лицо должно пройти медицинское освидетельствование, обучение, проверку знаний в квалификационной комиссии, а также инструктаж по безопасному обслуживанию подогревателя. Инструкция по обслуживанию подогревателя должна быть вывешена на видном месте и выдана на руки под расписку.
6.5. При эксплуатации должны соблюдаться требования по режиму работы подогревателя и его безопасному обслуживанию, своевременно проверяться исправность арматуры, контрольно-измерительных приборов и предохранительных устройств.
6.6. Запрещается включать подогреватель пароводяной в работу если:

давление в подогревателе поднимается выше разрешенного;
в элементах сосуда обнаружены трещины, утончение стенок, корррозионные разъедания, пропуск воды и пара в сварных швах, трубках и фланцевых соединениях;
неисправны контрольно измерительные приборы;

6.7.Во избежания вскипания воды в трубках подогревателя давление воды в трубной системе подогревателя должно быть выше давления пара на 1-2 кгс/см2.
6.8. Не рекомендуется производить подачу пара в подогреватель при отсутсвии разбора горячей воды.

6.10. Качество сетевой воды должно соответсвовать требованиям действующих правил технической эксплуатации тепловых сетей (ПТЭ).
6.11. Подогреватель подлежит периодической проверке и очистке от накипи и засорения (в зависимости от загрязненности воды примесями, но не реже, чем через 12 месяцев).
6.12. При вынужденной кратковременной остановке в работе подогревателя и дренировании трубной системы и парового пространства заполнение трубной системы проводят после охлаждения трубных досок.

6.13. Не допускается проводить ремонт подогревателя и его элементов во время работы подогревателя или при наличии в нем давления. После ремонта должно быть произведено гидравлическое испытание подогревателя. Результаты ремонта, осмотра и гидравлического испытания заносятся в паспорт подогревателя.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность, внешнее проявление	Причины	Способы устранения
Недогрев воды. Температура воды на выходе из подогревателя ниже графика	Занижен расход греющего пара. Завышен расход нагреваемой воды.	Увеличить расход греющего пара. Уменьшить расход нагреваемой воды.
Высокая температура нагреваемой воды		Уменьшить расход греющего пара. Проверить наличие циркуляции воды через подогреватель по показаниям манометров.
Гидравлические удары в корпусе подогревателя и трубопроводе сетевой воды. Хлопки, удары, вибрация трубопровода. Нетперепада давлений по манометрам на входе и выходе воды из подогревателя.	Нарушение циркуляции сетевой воды через подогреватель.	Прекратить подачу греющего пара. Принять меры к восстановлению циркуляции воды.
Снижена тепловая мощность	Высокий уровень конденсата. Неисправен конденсатоотводчик.	Открыть обводную линию на конденсатоотводчике. Заменить конденсатоотводчик
Повышается давление пара выше разрешенного	Неисправно редукционное устройство.	Прикрыть задвижку на паропроводе, если давление не снижается, остановить работу подогревателя.
Течи во фланцевых соединениях на линиях сетевой воды, паропроводе, во фланцевых соединениях подогревателя	Ослабли болты фланцевых соединений.	Остановить работу подогреателя, устранить течи.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1. Гарантийный срок эксплуатации подогревателей - 24 месяца с момента ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки, при соблюдении условий транспортирования, монтажа, хранения и эксплуатации.

РЕГЛАМЕНТ ПУСКА ПОДОГРЕВАТЕЛЯ В ЗИМНЕЕ ВРЕМЯ

Подогреватели устанавливаются и эксплуатируются в закрытом помещении при температуреокружающего воздуха выше 0 °С
В зимнее время, после монтажа подогревателя, перед пуском, необходимо дать время для выравнивания температур стенки подогревателя и температуры окружающего воздуха.
Критерием выравнивания температур является отсутсвие выпадение влаги на поверхности стенок подогревателя.
Далее пуск подогревателя производится согласно "Инструкции по транспортированию, монтажу и эксплуатации пароводяных подогревателей".
