Солерастворители

Назначение

Солерастворитель предназначен для приготовления раствора (поваренной соли NaCl или хлористого калия KCl), очистки его от механических примесей и подачи на натрий-катионитные фильтры для регенерации реагента фильтра.

Устройство и принцип работы

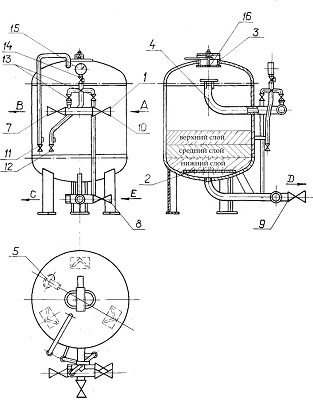

Солерастворитель представляет собой вертикальный цилиндрический сосуд, который через люк в верхнем днище частично загружается антрацитом, необходимым для фильтрации раствора соли. Солерастворитель (см. рис) состоит из следующих основных элементов:

корпус (1) с эллиптическими днищами, дренажной тареки (2), люка для загрузки соли (3), трубы с отбойником для подвода и отвода воды (4), муфты(штуцера) для гидровыгрузки (5),фронта трубопроводов с арматурой в виде вентелей (7,8,9,10), вентелей (11,12,13), крана 3-х ходового (14), манометра (15), крышки (16).

По схеме котельной на монтаже солерастворитель соединяется трубопроводом с натрий-катионитным фильтром для подачи в фильтр во время регенерации концентрированного раствора соли.

В Солерастворитель заливается вода и над слоем кварца или антрацита загружается поваренная соль или хлористый калий.

Расход кварца или антрацита на одну загрузку солерастворителя:

Таблица 1

Расход соли на одну загрузку солерастворителя составляет:

Меры безопасности

Вскрытие люка разрешается производить только при полном отсутствии давления в солерастворителе.

Необходимо следить, чтобы перед вскрытием люка и загрузкой соли или кварца все запорные вентили были закрыты.

Перед закрытием люка солерастворителя необходимо убедиться что внутри нет посторонних предметов.

Порядок установки солерастворителя

Солерастворитель устанавливается вертикально опорами на фундамент и закрепляется.

Смонтируйте фронт трубопроводов с арматурой согласно проекту.

Соедините подводящие и отводящие вентили 7,8,9,10 (см. рисунок) в соответсвии с проектом и закройте их.

Заполните солерастворитель водой, для чего откройте вентиль 11 полностью, а затем плавно открывая вентиль 10, вливайте воду до выхода ее через вентиль 11.

Закрыть вентиль 11 после заполнения солерастворителя.

Откройте поочередно вентили 12,13 и краник 14 и спустите оставшийся воздух.

Закрыть вентили 12,13 и краник 14 при вытекании из них воды.

Закройте вентиль 10.

Произведите гидроиспытание солерастворителя, плавно открывая вентиль 10 увеличить давлением до 0,9 МПа ( 9 кгс/см2), дать выдержку в течении 10 минут.

Устраните дефекты сборки на монтаже, выявленные при гидроиспытании.

Подготовка к работе

Слейте воду из солерастворителя открыв вентиль 11, затем вентиль 9 до полного вытекания воды.

Закройте вентили 11 и 9.

Откройте крышку люка 16 для загрузки соли.

Загрузите в солерастворитель три слоя кварца или антрацита. Высоту и массу загрузки и смотрите в таблице 1. Нижние слои служат в качестве подстилки, а верхний - в качестве фильтра для раствора соли.

Закройте крышку люка 16 и закрепите ее.

Произведите отмывку фильтрующего материала, для чего открыть вентиль 7, а затем плавно вентиль 8.

Контролируйте качество вытекающей воды, периодически отбирая пробы, открывая вентиль 13 (на выходы), затем вентиль 12.

Интенсивность отмывки должна обеспечить вынос загрязнений, но не фильтрующего материала.

Отмывка солерастворителя производится после вымывания каждой загрузки соли и продолжается 10 минут.

Закройте вентили 7 и 8.

Порядок работы

Работа солерастворителя заключается в периодическом осуществлении трех операций:

• загрузка соли;
• подача раствора соли в натрий-катионитный фильтр;
• промывка солерастворителя.

Загрузка солерастворителя:

Перед загрузкой соли в солерастворитель необходимо частично освободить от воды, для чего открыть крышку 16, а затем вентиль 7 и слейте воду до верхней кромки трубы 4.

Загрузите в солерастворитель соль. Она не должна содержать солей кальция и магния в пересчете на окись кальция в количестве более 0,5% по отношению к содержанию соли NaCl ( KCl), так как в противном случае, неизбежно снижение производительности натрий катионитного фильтра из-за неполной регенерации фильтрующей закгрузки -катионита (сульфоугля).

Растворите соль и подайте ее в раствор в натрий-катионитный фильтр.

Подача раствора соли в фильтр:

Для подачи раствора соли откройте вентиль 10 у солерастворителя и соответсвующую арматуру у фильтра , при этом для выпуска воздуха откройте вентиль 11. Вымывание (растворение) соли продолжается 10-15 минут.

Промывка солерастворителя:

Промыть солерастворитель после вымывания соли, для чего открыть вентиль 7, а затем плавно вентиль 8.

Контролируйте качество вытекающей воды, периодически отбирая пробы, открывая вентиль 13 (на выходы), затем вентиль 12.

Интенсивность отмывки должна обеспечить вынос загрязнений, но не фильтрующего материала.

Отмывка солерастворителя производится в течении 10 минут.

Проверка технического состояния.

Техническое обслуживание.

Периодически оди-два раза в год внутренняя поверхность солерастворителя очищается от грязи и коррозии, производится ревизия дренажного устройства и арматуры, при этом фильтрующий материал (кварц или антрацит) выгружается через штуцер для гидровыгрузки.

После очистки и ревизии солерастворитель вновь загружается фильтрующим материалом в соответсвии с разделом "Подготовка к работе".

Характерные неисправности и способы их устранения.

Правила хранения и транспортирования.

Солерастворитель допускается хранить как в закрытых помещениях, так и на открытых площадках.

При хранении на открытых площадках солерастворитель должен быть предохранен от соприкосновения с землей и установлен на подкладки высотой не менее 100 мм.

Осмотр солерастворителя производится один раз в три месяца. Обнаруженные на поверхности солерастворителя загрязнения, повреждения, ржавчина и другие деффекты должны быть устранены.

На поверхность изделий не должны попадать пары кислот, аммиачных соединений и дым котельных.

Транспортирование солерастворителей может осуществляться всеми видами транспорта с учетом многократных перевалок.

При погрузке и разгрузке солерастворителей не допускаются резкие толчки и удары.

Ресурс и гарантийный срок.

Назначенный срок службы солерастворителей - 20 лет.

Гарантийный срок эксплуатации солерастворителей 18 месяцев со дня ввода его в эксплуатацию, но не более 30 месяцев со дня его отгрузки.

Средний ресурс до капитального ремонта не менее 24000ч.

Габаритные и присоединительные размеры солерастворителей:

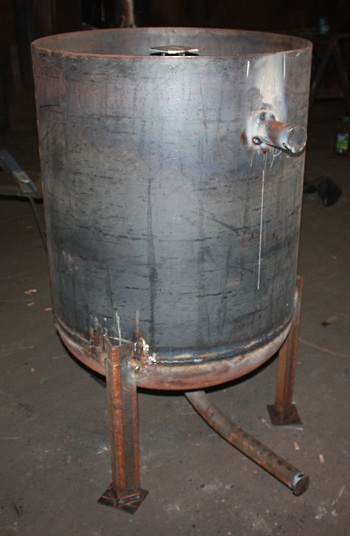

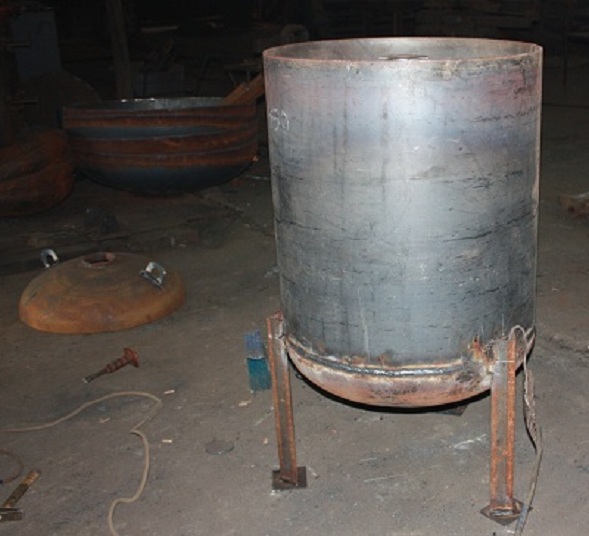

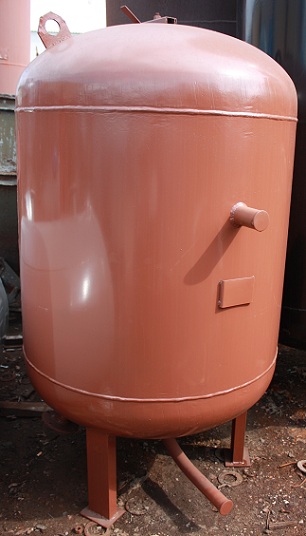

Производство солерастворителя.
