Водоводяные подогреватели ВВП.

Горизонтальные кожухотрубные водо-водяные подогреватели для систем отопления и горячего водоснабжения (далее - Водоводяные подогреватели ВВП), состоящие из неразборных блоков-секций (корпусов - трубных систем), соединительных калачей и переходов соответсвуют ГОСТ 27590-88 и разделу 1 ГОСТ 27590-2005. Водоводяные подогреватели ВВП выпускаются с диаметром корпуса 57-530мм (Наша компания поставляет подогреватели водоводяные диаметром 57-377мм (№1-№18)), длиной секции 2 и 4 метра. Рабочее давление 1 Мпа (10 кгс/см2). Трубная система водоводяного подогревателя изготавливается из латунных или нержавеющих трубок. Максимальная температура теплоносителя 150°С (200°С по ГОСТ 27590-2005) .

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Типы подогревателей и их сборочных единиц (секций, соединительных калачей и переходов), а также параметры рабочей среды, устанавливаемые настоящим стандартом, должны соответствовать приведенным в таблице 1 и 2 и на черт. 1 - 11.

Таблица 1
Типы подогревателей и секций
(Рабочие параметры сред: условное давление - 1,0 и 1,6 МПа)

Тип блока-секции Исполнение корпуса Обозначение компенсатора в маркировке Исполнение блоков-секций по расположению патрубков и обозначений в маркировке Область применения Места движения теплоносителей Обозначение блока-секций Рабочие параметры Число блоков-секций в подогревателе и вид их исполнения
Ру, МПа

t, °С

ГОСТ 27590-2005

t, °С,

ГОСТ 27590-88

Исполнение 1: с фланцами на патрубках Без компенсаторов (см. чертеж 1)
-

Типовое - Т

Правое - Пр

Левое - Л

Горячее водоснабжение и отопление Вода, нагреваемая в трубах; греющая вода в межтрубном пространстве
ПВ1 (ГОСТ 27590-2005); РГ,РП (ГОСТ 27590-88)
1,0 и 1,6
Не выше 200°С
Не выше 150°С
Определяется заказчиком
С компенсатором (см. чертеж 2)
К
Отопление
ПВ1К (ГОСТ 27590-2005); РГК,РПК (ГОСТ 27590-88)
1,0
Исполнение 2: без фланцев на патрубках (сварной) Без компенсатора (см. чертеж 3)
-

Типовое - Т

Правое - Пр

Левое - Л

Горячее водоснабжение и отопление Вода, нагреваемая в трубах; греющая вода в межтрубном пространстве
ПВ2(ГОСТ 27590-2005);СГ,СП (ГОСТ 27590-88)
1,0 и 1,6
Не выше 200°С
Не выше 150°С
Определяется заказчиком
С компенсатором (см. чертеж 4)
К
Отопление
ПВ2К (ГОСТ 27590-2005); СГК,СПК (ГОСТ 27590-88)
1,0

Примечания:
1 Секции с компенсаторами на корпусе подогревателя изготовляют только по специальным заказам.
2 При перемене мест движения теплоносителей на обратное по отношению к указанным в таблице гарантийный срок службы блока-секции уменьшается на 50 %.
3 При принятых в блоках-секциях местах движения теплоносителей должна обеспечиваться перекрестно-противоточная схема их движения.



Подогреватель разъемный из секций типов ПВ1 (РГ, РП)

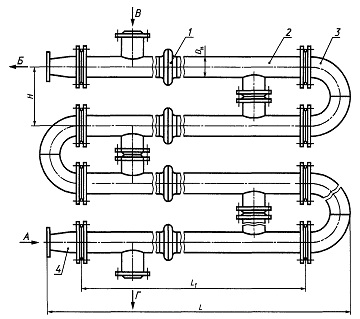

Подогреватель разъемный с компенсатором теплового расширения из секций типов ПВ1К (РГК, РПК)

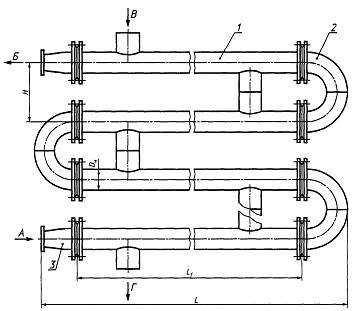

Схема подогревателя разъемного из секций РГ,РП

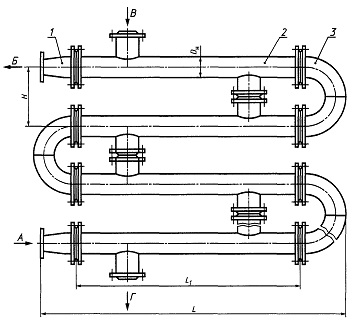

Схема подогреватель разъемный с компенсаторами теплового расширения из секций РГК,РПК

1 - переход исполнения 1 (см. чертеж 11); 2 - блок-секция типа ПВ1 (РГ,РП); 3 - калач соединительный исполнения 1 (см.чертеж 10); А - вход нагреваемой воды; Б - выход нагреваемой воды; В - вход греющей воды; Г - выход греющей воды

1 - компенсатор теплового расширения; 2 - секция типа ПВ1К (РГК,РПК); 3 - соединительный калач исполнения 1 (см. чертеж 10); 4 - переход исполнения 1 (см. чертеж 11); А - вход нагреваемой воды; Б - выход нагреваемой воды; В - вход греющей воды; Г - выход греющей воды

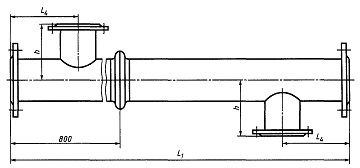

Чертеж 1

Чертеж 2



Подогреватель сварной из секций типов ПВ2 (РГ, РП)

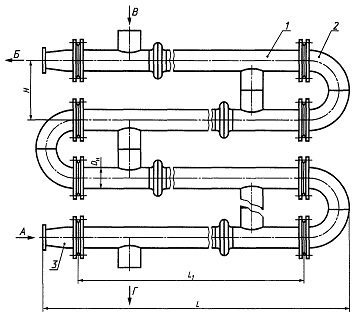

Подогреватель сварной с компенсатором теплового расширения из секций типов ПВ2К (РГК, РПК)

Схема подогревателя сварного из секций РГ,РП
Схема подогреватель сварной с компенсаторами теплового расширения из секций РГК,РПК

1 - секция типа ПВ2 (СГ,СП); 2 - соединительный калач исполнения 1 (см. чертеж 10); 3 - переход исполнения 1 (см. чертеж 11); А - вход нагреваемой воды; Б - выход нагреваемой воды; В - вход греющей воды; Г - выход греющей воды

1 - секция типа ПВ2К (СГК,СПК) ; 2 - соединительный калач исполнения 1 (см. рисунок 10); 3 - переход исполнения 2 (см. рисунок 11); А - вход нагреваемой воды; Б - выход нагреваемой воды; В - вход греющей воды; Г - выход греющей воды

Чертеж 3

Чертеж 4

1.2. Номинальные габаритные и присоединительные размеры подогревателей и их сборочных единиц должны соответствовать приведенным в таблице 2.

Таблица 2
Номинальные габаритные и присоединительные размеры подогревателей,
секций, соединительных калачей и переходов
Размеры, мм, не более

Наружный диаметр
корпуса секции Dн, мм

Номинальные габаритные и присоединительные размеры
Блока-секции
Подогревателя
L4 (см. черт 5-9)
Калача
Перехода
D
L1
D1
D2
d
H
h
L
ГОСТ 27590-2005
ГОСТ 27590-88
L2 (см.черт.10)
L3(см черт.11)
Исполнение 1
Исполнение 2
Исполнение 3
Исполнение 1
Исполнение 2
57
160

2000

(4000)

45
145
145
45
200
100
2225;4225 150
300
133
- 146
70
70
76
180
57
160
160
57
200
100 2265;4265 150
300
143
- 178
80
80
89
195
76
180
180
76
240
120
2320;4320 160
300
170
- 217
85
85
114 (108)
215
89
195
195
89
300
150
2350;4350 170
300
210
- 250
90
90
159 (168)
280
114
215
245
133
400
145
2490;4490 190
300
310
- 340
140
140
219
335
168
280
280
168
500
250
2610;4610 210
300
415
415 450
150
150
273
405
219
335
335
219
600
300
2800;4800 240
300
512
512 600
190
190
325
460
219
335
390
273
600
300
2800;4800 265
300
620
600 600
190
190
377
520
273
405
440
325
700
350
3050;5050 290
300
730
- 750
230
230
426
580
325
460
500
377
700
350
3200;5200 330
300
830
- 850
230
230
530



Обратите внимание на различие в размерах L4 в ГОСТ 27590-88 и ГОСТ 27590-2005, если у ГОСТ 27590-88 он одинаковый и равен 300мм, то по ГОСТ 27590-2005 он отличается в зависимости от наружного диаметра Dh корпуса секции. На сегодняшний день большинство заводов изготовителей и мы в том числе поставляют секции с L4 равным 300мм в независимости от наружного диаметра Dh секции.

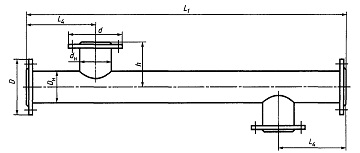

Секция разъемная типов ПВ1 (РГ, РП)

Секция разъемная типов ПВ1К (РГК, РПК )

Схема секций РГ,РП
Схема секций РГК,РПК
Чертеж 5

Чертеж 6

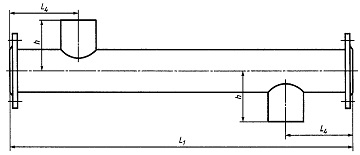

Секция сварная типов ПВ2 (СГ, СП)

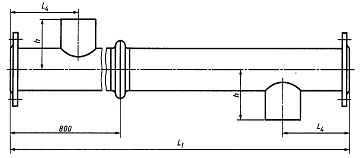

Секция сварная типов ПВ2К (СГК, СПК)

Схема секций РГ,РП
Схема секций РГК,РПК
Чертеж 7

Чертеж 8

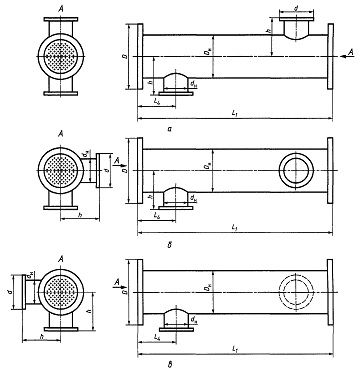

Варианты исполнения блоков-секций по расположению патрубков

Варианты исполнения блоков-секций по расположению патрубков


а - типовое (Т); б - правое (Пр); в - левое (Л)


Чертеж 9

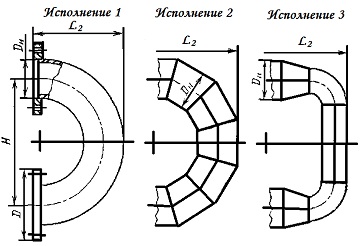

Калач соединительный

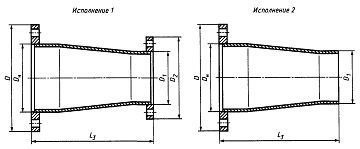

Переход

Схема калач
Схема перехода

Чертеж 10

P.S. Калач соединительный в Исполнение 2 не выпускается. Стандартно поставляется только в Исполнение 1.

Чертеж 11

В условное обозначение подогревателя из блоков-секций с поверхностью теплообмена из гладких труб следует вводить букву «Г», с поверхностью теплообмена из профильных труб - букву «П».

1.3 Условное обозначение водоподогревателя по ГОСТ: Подогреватель водо-водяной ПВ Dн х L-Ру-XXX-Z-И
ПВ - подогреватель водяной;
- наружный диаметр корпуса секции, мм;
L- длина секции, м;
Ру- рабочее давление среды МПа;
XXX- Тип секции, см. табл.A;
Z - количество секций в подогревателе,шт;
И - вид климатического исполнения по ГОСТ 15150-69.

Пример условного обозначения подогревателя: ПВ 219x4-1,0-РГ-5-У3

Подогреватель разъемного типа, с наружным диаметром корпуса секции 219 мм, длиной секции 4 м, без компенсатора теплового расширения, на условное давление 1,0 МПа, с трубной системой из гладких труб состоящий из пяти секций с климатическим исполнением У3.

Примечание:

Наша компания стандартно поставляет водоподогреватели с рабочим давлением 1,0 МПа и климатическим исполнением У3 (умеренный климат,с применением в закрытом помещении без искусственного регулирования климатических условий. Возможно изготовление водоподогревателей с рабочим давлением 1,6 МПа и другом климатическом исполнении. Для уточнения возможности изготовления, цены и сроков пожалуйста обращайтесь к нашим менеджерам.

1.4. Условное обозначение секции по ГОСТ: Dн х L-Ру-XXX-Q-И

- наружный диаметр корпуса секции, мм;
L- длина секции, м;
Ру- рабочее давление среды МПа;
XXX- Тип секции, см. табл.1;
Q - расчетный тепловой поток секции, кВтж;
И - вид климатического исполнения по ГОСТ 15150-69.

Пример условного обозначения секции: СЕКЦИЯ 114х4-1,0-РГ-74,9-Т4

Секция с наружным диаметром корпуса 114 мм, длиной 4 м, на условное давление 1,0 МПа, разъемного типа, без компенсатором теплового расширения, с трубной системой из гладких труб, с расчетным тепловым потоком 74,9 кВт, климатического исполнения Т4;

Примечание:

Наша компания стандартно поставляет секции типа ПВ1 (РГ (разъемная с гладкой трубкой)) с рабочим давлением 1,0 МПа и климатическим исполнением У3 (умеренный климат,с применением в закрытом помещении без искусственного регулирования климатических условий.) Под заказ возможно изготовление секций других типов ПВ1К, ПВ2, ПВ2К (РП, РГК, РПК, СГ,СП, СГК,СПК) с рабочим давлением 1,6 МПа и другом климатическом исполнении. Для уточнения возможности изготовления, цены и сроков пожалуйста обращайтесь к нашим менеджерам.

1.5. Условное обозначение соединительного калача по ГОСТ должно включать:
наружный диаметр, мм;
межосевое расстояние, мм;
исполнение согласно черт.10.

Пример условного обозначения соединительного калача: КАЛАЧ 159-2

Соединительный калач с наружным диаметром 159 мм, исполнения 2;

Примечание:

Наша компания стандартно поставляет соединительные калачи Исполнение 1 (см. черт.10) .

1.6. Условное обозначение перехода по ГОСТ должно включать:
наружный диаметры торцов, мм;
исполнение согласно чертеж 11.

Пример условного обозначения перехода: ПЕРЕХОД 114х89-1

Переход с наружным диаметром торцов114х89 мм, исполнения 1 (с двумя фланцами);

Примечание:

Наша компания в стандартной поставке поставляет переходы Исполнение 2 (см. черт.11) с одними фланцем, по заказу возможно изготовление перехода с Исполнением 1 (см. черт.11) с двумя фланцами. Для уточнения цены и сроков обращайтесь к нашим менеджерам.

2.Данные о Штуцерах,Фланцах и Крепежных изделиях

Таблица 3

Наименование
Количество, шт
Размеры (мм) или номер по спецификации
Материал
Dн-57
Dн-76
Dн89
Dн-114
Dн-168
Dн-219
Dн-273
Dн-325
Марка
ГОСТ
1
Фланец патрубка ГОСТ 12820-80 Исп.1
2
Ду40, Ру10
Ду50, Ру10
Ду65,Ру10
Ду80, Ру10
Ду125,Ру10
Ду150,Ру10
Ду200,Ру10
Ду250,Ру10
Ст.3сп
380-94
2
Фланец калача ГОСТ 12820-80 Исп.1
2
Ду50, Ру10
Ду65,Ру10
Ду80, Ру10
Ду100,Ру10
Ду150,Ру10
Ду200,Ру10
Ду250,Ру10
Ду300,Ру10
3
Фланец перехода ГОСТ 12820-80 Исп.1
2
Ду50, Ру10
Ду65,Ру10
Ду80, Ру10
Ду100,Ру10
Ду150,Ру10
Ду200,Ру10
Ду250,Ру10
Ду300,Ру10
4
Патрубок ГОСТ 8732-78
2
45х3,5 L-70
57x3,5 L-60
76x3,5 L-74
89x3,5 L-91
133x4 L-115
168x6 L-139
219x7 L-162
273x8 L-136
Труба ст.20
1050-88
5
Болт патрубка ГОСТ 7798-70
4
М16х60
М16х60
М16х65(70)
М16х65(70)
-
-
-
-
ст.20
8
-
-
-
-
М16х70
М20х80
М20х80
-
12
-
-
-
-
-
-
-
М20х80
6
Гайка патрубка ГОСТ 5915-70
4
М16
М16
М16
М16
-
-
-
-
ст.10
8
-
-
-
-
М16
М20
М20
-
12
-
-
-
-
-
-
-
М20
7
Болт калача ГОСТ 7798-70
8
М16х65 (70)
М16х65 (70)
М16х65(70)
М16х65(70)
-
-
-
-
ст.20
16
-
-
-
-
М20х80
М20х80
-
-
24
-
-
-
-
-
-
М20х80
М20х80
8
Гайка калача ГОСТ 5915-70
8
М16
М16
М16
М16
-
-
-
-
ст.10
16
-
-
-
-
М20
М20
-
-
24
-
-
-
-
-
-
М20
М20
9
Болт перехода ГОСТ 7798-70
4
М16х55 (60)
М16х55(60)
М16х55(60)
-
-
-
-
-
ст.20
8
-
-
-
М16х60
М20х70
М20х75(80)
-
-
12
-
-
-
-
-
-
М20х75(80)
М20х75(80)
10
Гайка перехода ГОСТ 5915-70
4
М16
М16
М16
-
-
-
-
-
ст.10
8
-
-
-
М16
М20
М20
-
-
12
-
-
-
-
-
-
М20
М20

Примечание:
Количество деталей указано на одну секцию. Общее количество переходов на водоводяной подогреватель 2шт., калачей (n-1), где n количество секций подогревателя. К примеру Вам нужен трехсекционный подогреватель: 3шт секции, 2шт переход и (3-1) 2шт соеденительных калача.

3 Технические требования

3.1 Основные параметры и характеристики
3.1.1 Все типы секций должны изготовляться с опорными перегородками в трубной системе по конструкторской и технологической документации изготовителя.
3.1.2 Конструкторская документация на блоки-секции, переходы и калачи должна соответствовать требованиям к устройству и безопасной эксплуатации сосудов, работающих под давлением, установленным потребителем в части применяемых материалов, сварки и гидравлических испытаний.
3.1.3 Основные параметры и характеристики блоков-секций должны соответствовать приведенным в таблице 4.
3.1.5 Блоки-секции и собранные из них подогреватели могут эксплуатироваться в системах теплоснабжения, рассчитанных на температурные графики, °C: 95/70; 105/70; 115/70; 130/70 и 150/70 и в системах горячего водоснабжения, рассчитанных на температурный график 5/60 °C.
3.1.6 Конструкция и число направляющих опорных перегородок в трубных системах блоков-секций должны обеспечивать следующие показатели эффективности при номинальных условиях:
- уровень коэффициентов теплопередачи (3500 ± 200) ккал/(м2 × °C);
- гидравлическое сопротивление нагреваемой воды при номинальных расходах, соответствующих скорости ее течения в трубах 2,0 м/с, не более 0,01 МПа - для секций длиной 2,0 м и не более 0,015 МПа - для секций длиной 4,0 м.

Примечание - Под номинальными условиями понимаются условия, указанные в таблице 4.

3.1.7 Для номинальных условий, отличающихся от приведенных в таблице 4, показатели эффективности блоков-секций должны определяться по результатам приемосдаточных испытаний, проводимых на предприятии-изготовителе, по результатам периодических или сертификационных испытаний образцов, представляющих соответствующие типоразмерные ряды, либо расчетным путем по методикам, согласованным и утвержденным в установленном порядке.

Примечание - Если изготовитель не имеет возможности выполнить указанные испытания или расчеты, он привлекает для выполнения этих работ организации, аккредитованные в установленном порядке.

3.1.8 Блоки-секции, калачи и переходы должны иметь следующие показатели надежности:
- Расчетный срок службы - не менее 15 лет;
- средний срок службы между капитальными ремонтами - не менее 5 лет;
- установленная безотказная наработка - не менее 8000 ч.
3.1.9 Не допускается поставка блоков-секций, калачей и переходов, если в технической документации не указаны гарантированные показатели их эффективности и надежности.

Таблица 4.

Наружный диаметр секции, мм
Поверхность теплообмена, м2
Номинальный расход нагреваемой воды т/ч
Количество трубок в секции, шт
Масса, кг
Тепловой поток секций, кВт
Исполнение секции ПВ1
Исполнение секции ПВ1К (с компенсатором)
Калач
Переход
Трубная система из гладких труб
Трубная система из профилированных труб
Длина секций, мм
Длина секций, мм
2000
4000
2000
4000
2000
4000
2000
4000
2000
4000
57
0,38
0,75
4,4
4
7,9
17,6
10,5
23,5
21,63
34,55
23,05
35,85
8,60
5,50
76
0,66
1,32
7,8
7
13,1
28,3
17,5
37,7
30,04
48,75
31,45
50,08
10,90
6,80
89
0,94
1,88
11,1
10
18,2
40,7
24,3
54,3
39,27
64,16
40,87
65,82
13,20
8,20
114(108)
1,79
3,58
21,5
19
39,9
85,7
53,2
114,3
55,69
93,30
57,36
94,91
17,70
10,50
168(159)
3,48
6,98
41,0
37
74,4
147,5
93,9
196,7
117,9
203,5
118,20
204,5
32,80
17,4
219
5,76
11,51
67,6
61
113,4
238,4
151,2
317,9
171,70
298,00
174,5
301,4
54,30
26,00
273
10,28
20,56
120,9
107
236,0
479,1
314,7
638,8
271,2
474,5
270,5
477,5
81,40
35,00
325
14,24
28,49
167,3
151
302,1
632,4
402,8
843,3
347,00
611,7
350,00
614,9
97,30
43,00
377
19,8
40,1
225,0
216
426
25,6
51,2
310,0
283
530

Гидравлическое сопротивление секции, Мпа, не более

Длина секции, мм
2000
4000
в трубном пространстве
0,004
0,006
в межтрубном пространстве
0,007
0,009

4 Транспортирование и хранение

4.1 Водоподогреватели ВВП транспортируют любым видом транспорта в соответствии с правилами перевозки, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов - 3 или 4 по ГОСТ 15150, в части воздействия механических факторов - Ж по ГОСТ 23170.
4.2 Подогреватели транспортируются без упаковки.
4.3 Хранение блоков-секций (подогревателей) осуществляют согласно условиям 7 по ГОСТ 15150. При хранении соблюдаются следующие требования:

4.4 Водоподогреватели, хранящиеся на открытых площадках, предохраняют от соприкасания с грунтом путем их установки на подкладки высотой не менее 200 мм. Указанные площадки не должны подтапливаться грунтовыми водами или осадками, а также не должны располагаться вблизи мест хранения аммиака и других химических веществ.

4.5. При хранении в несколько рядов, между рядами устанавливают деревянные прокладки толщиной не менее 30 мм.

4.6. Запрещяется перемещение подогревателя волоком или разгрузка скатыванием.

5 Монтаж

5.1. Установка секций водоподогревателя производиться в соответствии с проектом, на стойках или кронштейнах. Секции устанавливаются горизонтально и крепятся хомутами на болтах непосредственно к стойкам или к перекладинам. Особое внимание уделить установке калачей и затяжке болтов фланцевых соединений секций и калачей, а также патрубков секций. Рекомендуем постепенно затягивать болты у калачей и патрубков, во избежание образования зазоров во фланцах подогревателя.

5.2. Обвязка подогревателя трубопроводами и установка контрольно-измерительных приборов и арматуры должны быть выполнены в соответсвии с проектом и рекомендуемой схемой обвязки.

5.3. Подводящие и отводящие трубопроводы подогревателя должны иметь запорные устройства (например Задвижки), позволяющие отключать подогреватель при ремонте или замене.

5.4. Потребитель обязан на подводящем трубопроводе установить предохранительный клапан на максимальное разрешенное давление до 1,0 МПа или 1,6МПа в зависимости от рабочего давления используемого подогревателя. При этом установка задвижки между клапаном и подогревателем не допускается.

5.5. На подводящих и отводящих трубопроводах должны быть установлены термометры и манометры с трехходовыми кранами для контроля температуры и давления. Класс точности манометров не ниже 2.5; шкала должна быть такой, чтобы стрелка в рабочем положении находилась в средней трети шкалы.

5.6. Перед вводом подогревателей в эксплуатацию должно быть произведено гидравлическое испытание подогревателя водой отдельно для трубного давлением 1.36 МПа и 2.18 МПа для межтрубного пространства. Под испытательным давлением подогреватель должен находиться не менее 10 минут, потом испытательное давление снижается до до рабочего (1,0МПа или 1,6МПа) и производиться визуальный осмотр сварных швов и всех фланцевых соединений подогревателя. Наличие течи, потения сварных швов падения давления по манометру НЕ ДОПУСКАЕТСЯ.

5.7. После проверки подогревателя, подогреватель и трубопроводы покрываются теплоизоляцией.

6 Указания по эксплуатации

6.1 Подогреватели из блоков-секций, калачей и переходов эксплуатируют в закрытых помещениях при температуре окружающего воздуха выше 0 °С в соответствии с руководством по их эксплуатации.
6.2 Обслуживающий персонал должен строго соблюдать требования по режиму работы подогревателей и их безопасному обслуживанию, своевременно проверять исправность арматуры, контрольно-измерительных приборов и предохранительных устройств.
6.3 При вынужденной кратковременной остановке в работе подогревателя, а также при дренировании трубной системы и межтрубного пространства последующее заполнение подогревателя водой проводят только после охлаждения трубных решеток.
6.4 Не допускается проводить ремонт подогревателя и его элементов, если он находится во включенном состоянии или при наличии в них давления.

7 Гарантии изготовителя

7.1 Гарантийный срок эксплуатации блоков-секций (подогревателей), калачей и переходов - 24 мес. с момента ввода в эксплуатацию, но не более 36 мес. со дня отгрузки с предприятия-изготовителя при соблюдении условий транспортирования, монтажа, хранения и эксплуатации



Ссылки на ГОСТы.

ГОСТ 27590-88 (в формате Word ~365кб)
ПОДОГРЕВАТЕЛИ КОЖУХОТРУБНЫЕ ВОДО-ВОДЯНЫЕ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

ГОСТ 27590-2005 (в формате Word ~470кб)
ПОДОГРЕВАТЕЛИ КОЖУХОТРУБНЫЕ ВОДО-ВОДЯНЫЕ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

ГОСТ 15150-69 (в формате PDF ~2.87Мб)

Поправка к ГОСТ 15150-69 (в формате PDF ~80кб)
Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 23170-78 (в формате Word ~158кб)
Упаковка для изделий машиностроения. Общие требования.

Цены на поставляемую продукцию смотрите здесь
