Водоводяной водоподогреватель (ВВП) другое наименование Подогреватель водоводяной ПВ применяется в системах отопления и горячего водоснабжения в зданиях различного назначения.Кожухотрубные водоводяные подогреватели изготавливаются в виде отдельных секций 22 типоразмеров, с диаметром корпуса секций от 57мм до 530мм и длиной секций 2 м и 4 м, по заказу изготавливаются 3м секции. Опорные перегородки секций водоводяного подогревателя ПВ исключают прогиб трубок в процессе эксплуатации, что значительно повыщает коэффициент теплопередачи по сравнению с традиционными секциями. Увеличение коэффициента теплопередачи водоводяного подогревателя приводит к сокращению количества секций при проектировании центральных и индивидуальных тепловых пунктов, уменьшению массы, габаритов и стоимости последних.

УСТРОЙСТВО, ПРИНЦИП РАБОТЫ КОЖУХОТРУБНЫХ ПОДОГРЕВАТЕЛЕЙ ВОДОВОДЯНЫХ ПВ

Секционные водоводяные подогреватели ПВ (другое обозначение водоводяной подогреватель ВВП) состоят из кожухотрубных водоводяных секций, соединённых в блоки заданной теплопроизводительности с помощью соединительных калачей. Для присоединения к трубопроводам сетевой воды между секциями ПВ и трубопроводами устанавливаются переходы.

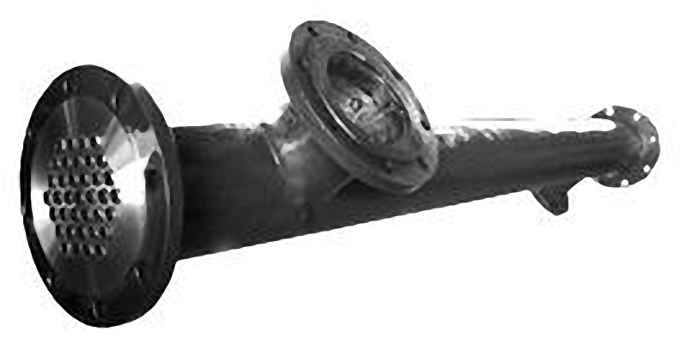

 Каждая секция подогревателя водоводяного представляет собой неразборный блок, состоящий из корпуса, трубных досок, трубок поверхности теплообмена. Корпуса секций подогревателей водоводяных выполняются из стальных труб различного диаметра.

Разъёмное исполнение секций позволяет осуществлять организацию транспортировки и сборки на месте блоков с различным числом однотипных секций в зависимости от температурного режима и площади теплообмена.

ПРАВИЛА ТРАНСПОРТИРОВАНИЯ ПОДОГРЕВАТЕЛЕЙ ПВ (ВВП)

Подогреватели водоводяные являются габаритным грузом и могут транспортироваться всеми видами транспорта. При погрузке и разгрузке кожухотрубных водоводяных подогревателей не допускаются резкие толчки и удары.

ОБСЛУЖИВАНИЕ ПОДОГРЕВАТЕЛЕЙ ВОДОВОДЯНЫХ

Нормальная работа кожухотрубного подогревателя зависит от надежности уплотнений и чистоты теплообменных поверхностей.

При эксплуатации подогревателей водоводяного ПВ необходимо регулярно производить осмотр сварных и фланцевых соединений. При обнаружении протечки воды в фланцевых соединениях следует подтянуть гайки и/или заменить паронитовую прокладку. При нарушении плотности соединения теплообменных труб с трубной доской теплообменные трубки необходимо довальцевать или заменить на новые теплообменные трубки.

Снижение температуры нагреваемой воды при нормальных условиях работы подогревателя свидетельствует о необходимости очистки теплообменных труб от накипи. Очистку теплообменных  труб производят химическим и/или механическим способом.



Принимаем заказы на изготовление подогревателей водоводяных с компенсатором и без фланцев на патрубках (ПВ2) и по чертежам заказчика.

Условное обозначение водоподогревателя водоводяного в сборе по ГОСТ: Водоподогреватель водоводяной ПВ Dн х L-Ру-XXX-Z-И
ПВ - подогреватель водяной;
- наружный диаметр корпуса секции, мм;
L- длина секции, м;
Ру- рабочее давление среды МПа;
XXX- Тип секции;
Z - количество секций в подогревателе,шт;
И - вид климатического исполнения по ГОСТ 15150-69.

Пример условного обозначения пяти секционного водоподогревателя: ПВ 219x4-1,0-РГ-5-У3

Водоподогреватель ПВ разъемного типа, с наружным диаметром корпуса секции 219 мм, длиной секции 4 м, без компенсатора теплового расширения, на условное давление 1,0 МПа, с трубной системой из гладких труб состоящий из пяти секций с климатическим исполнением У3

Подогреватель водоводяной ВВП (водоподогреватель ПВ) для сопряжения секций между собой комплектуется калачами, а для подключения к трубопроводам подачи и отвода воды переходами. Так же Вам может потребоваться комплект крепежа в который входят: болт, гайка и паронитовая прокладка и ответные фланцы.

Старое обозначение водонагревателей

Новое обозначение согласно ГОСТ 27590

01ОСТ 34588-68
МВН 2052-21

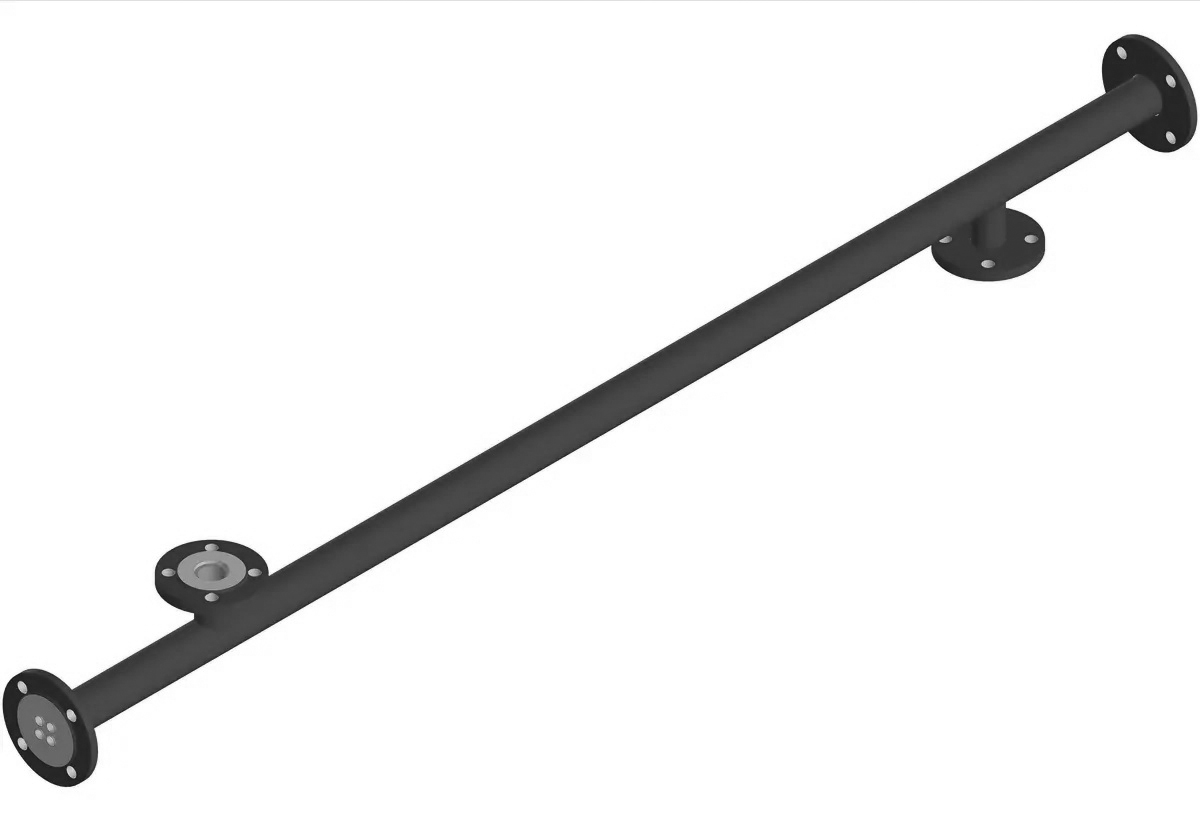

Секция №1 (ПВ1-57х2-Г-1,0-0,37-Т)
02ОСТ 34588-68
МВН 2052-22

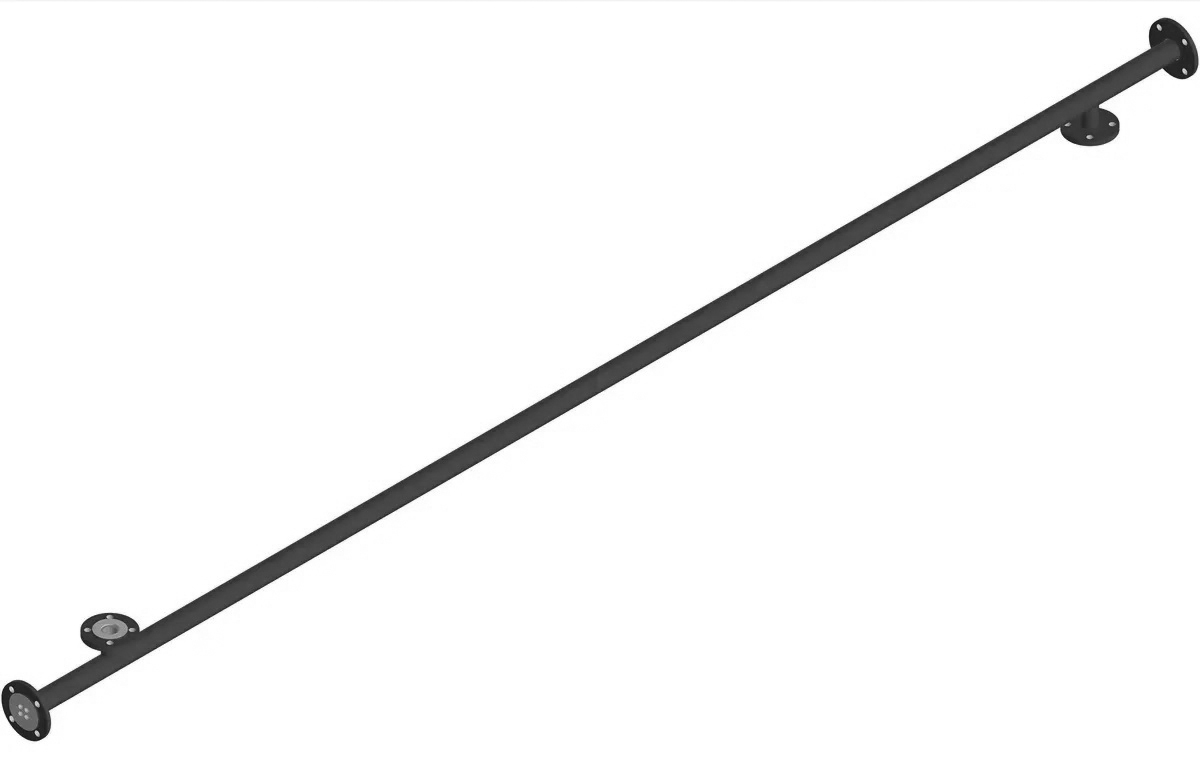

Секция №2 (ПВ1-57х4-Г-1,0-0,75-Т)
03ОСТ 34588-68
МВН 2052-23

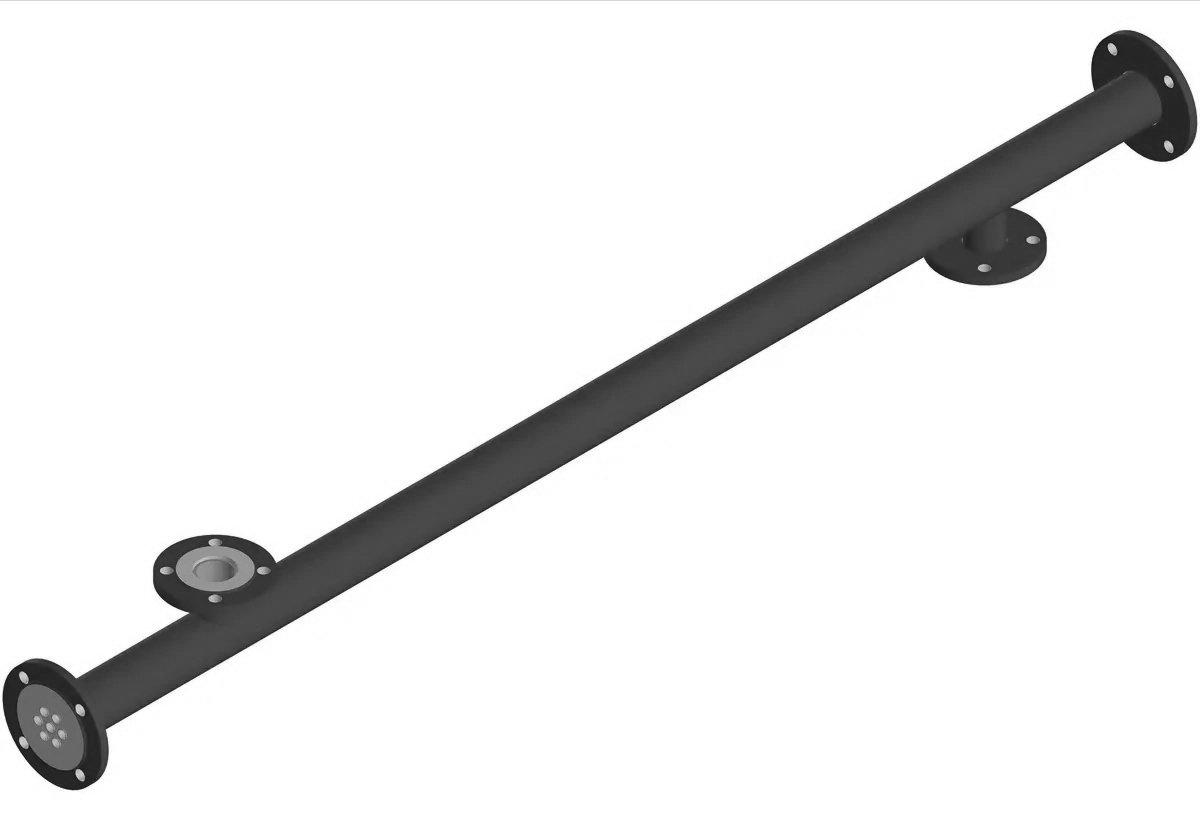

Секция №3 (ПВ1-76х2-Г-1,0-0,65-Т)
04ОСТ 34588-68
МВН 2052-24

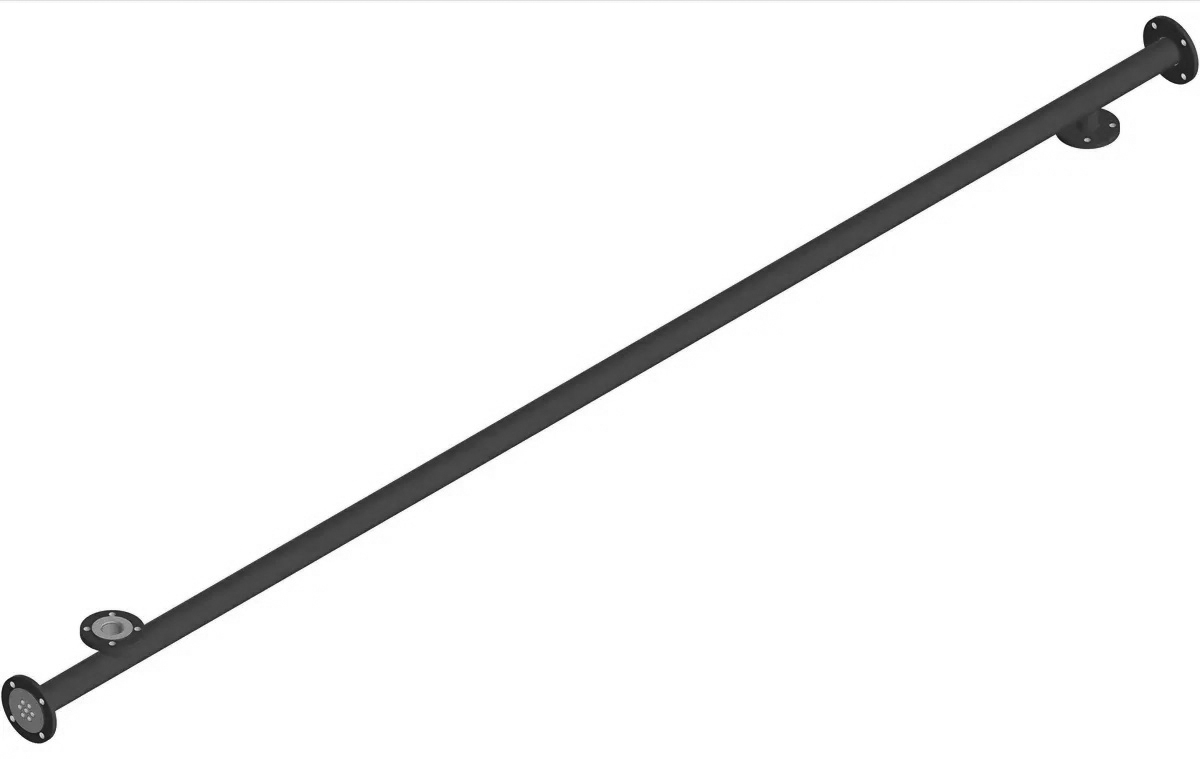

Секция № 4 (ПВ1-76х4-Г-1,0-1,32-Т)
05ОСТ 34588-68
МВН 2052-25

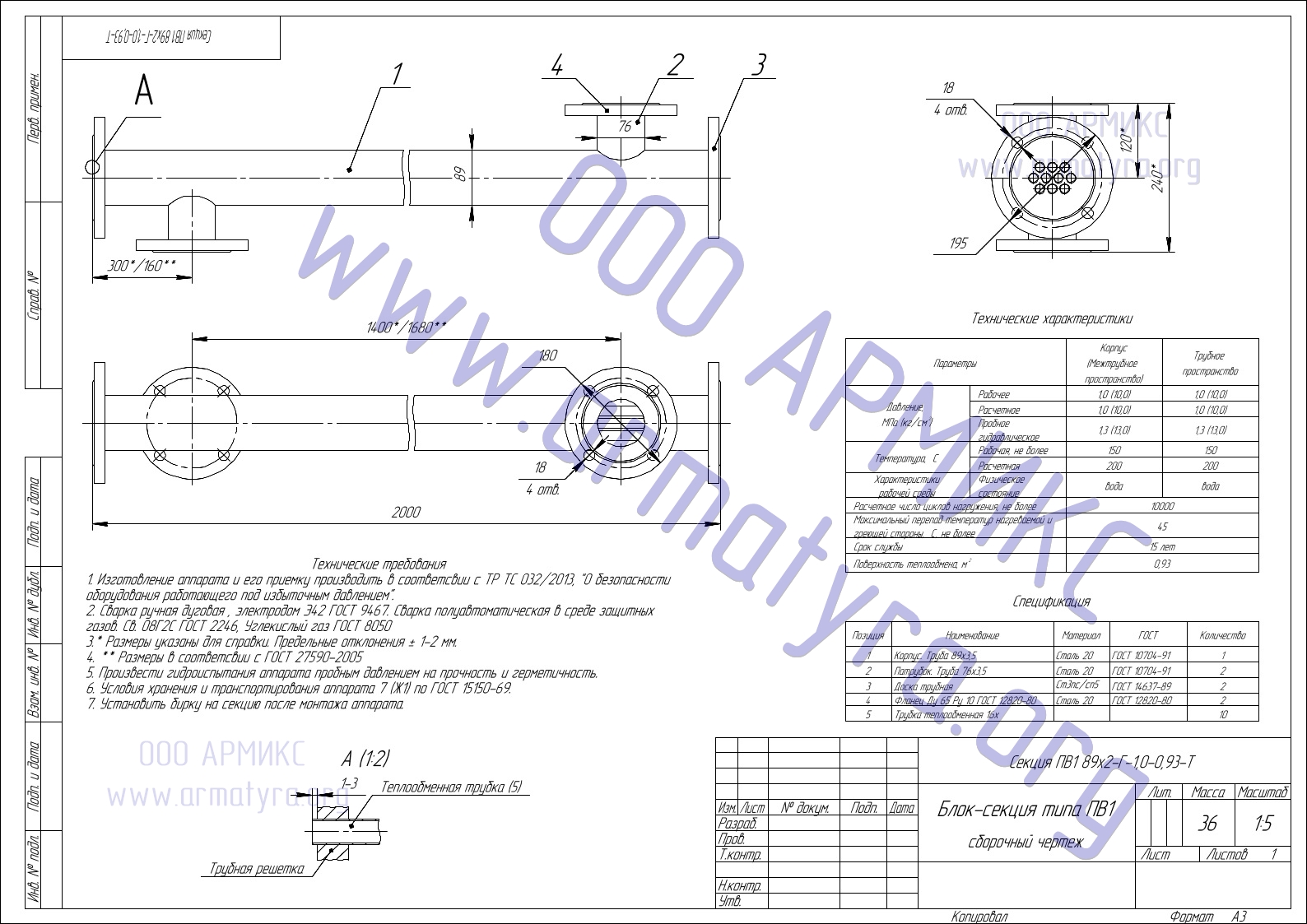

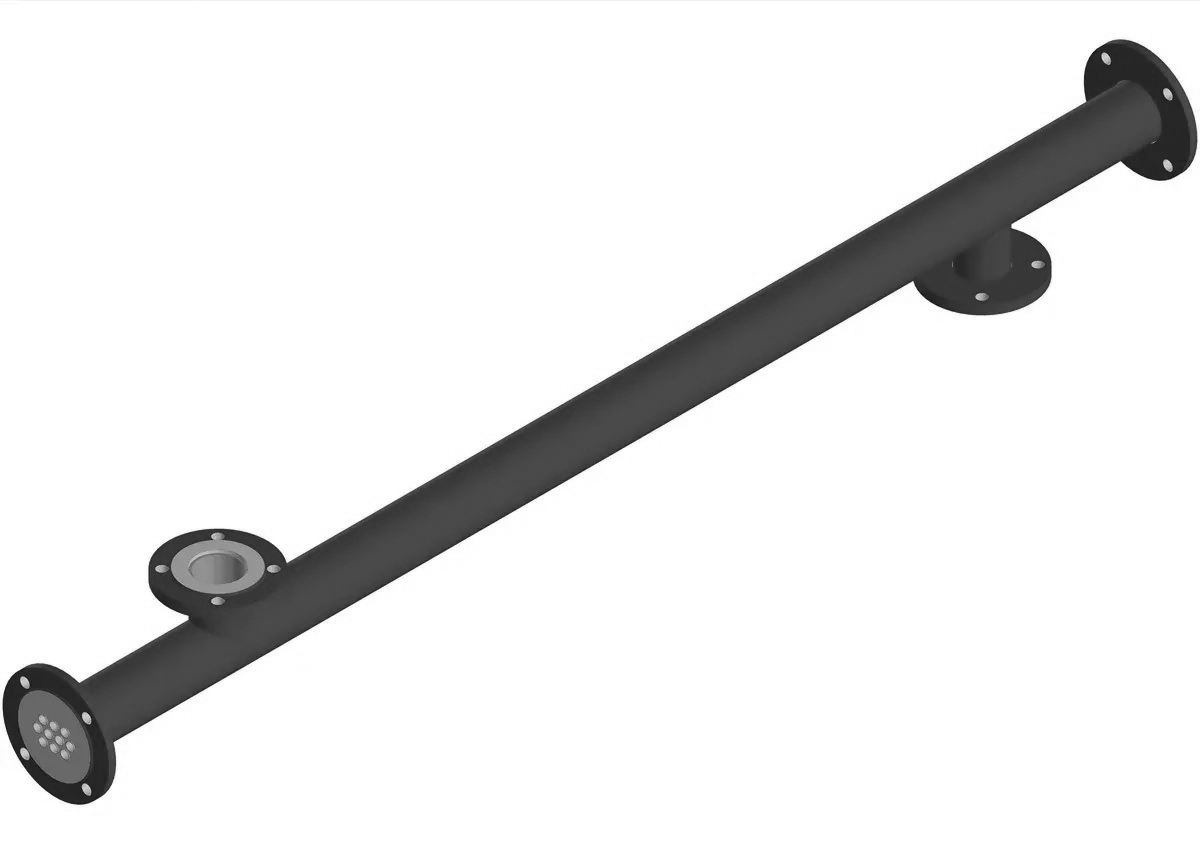

Секция № 5 (ПВ1-89х2-Г-1,0-0,93-Т)
06ОСТ 34588-68
МВН 2052-26

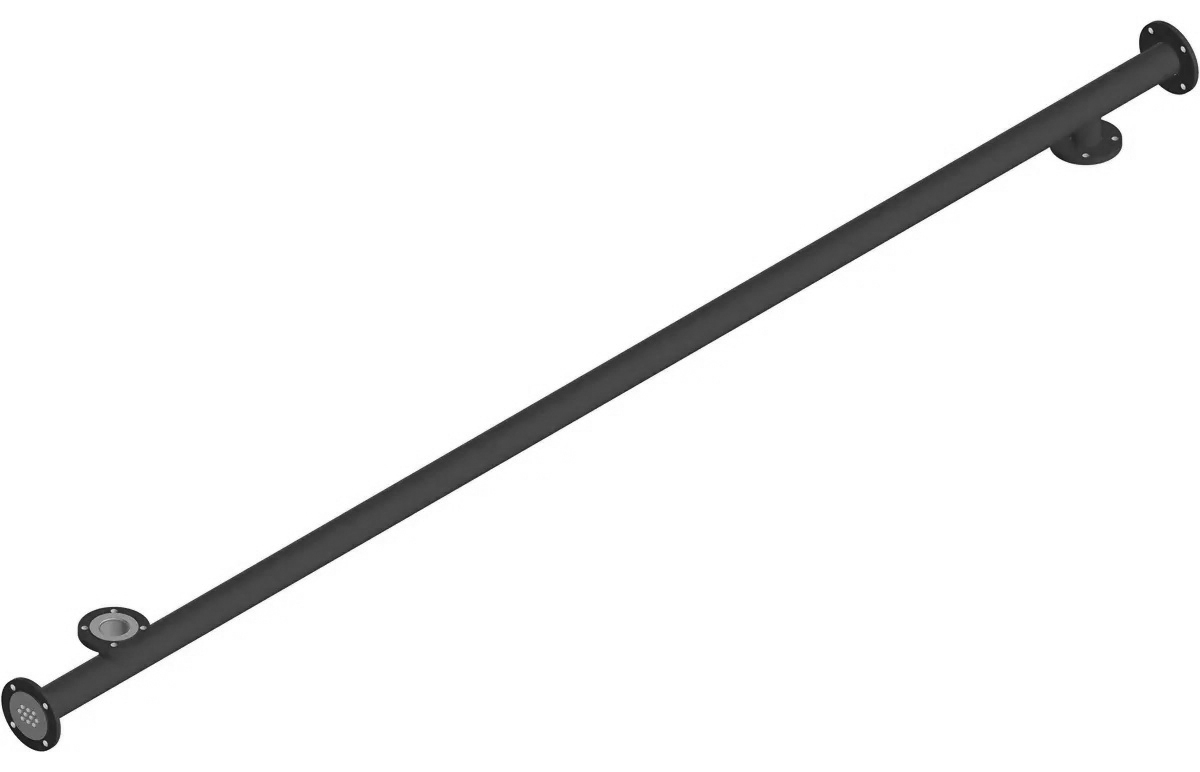

Секция №6 (ПВ1-89х4-Г-1,0-1,88-Т)
07ОСТ 34588-68
МВН 2052-27

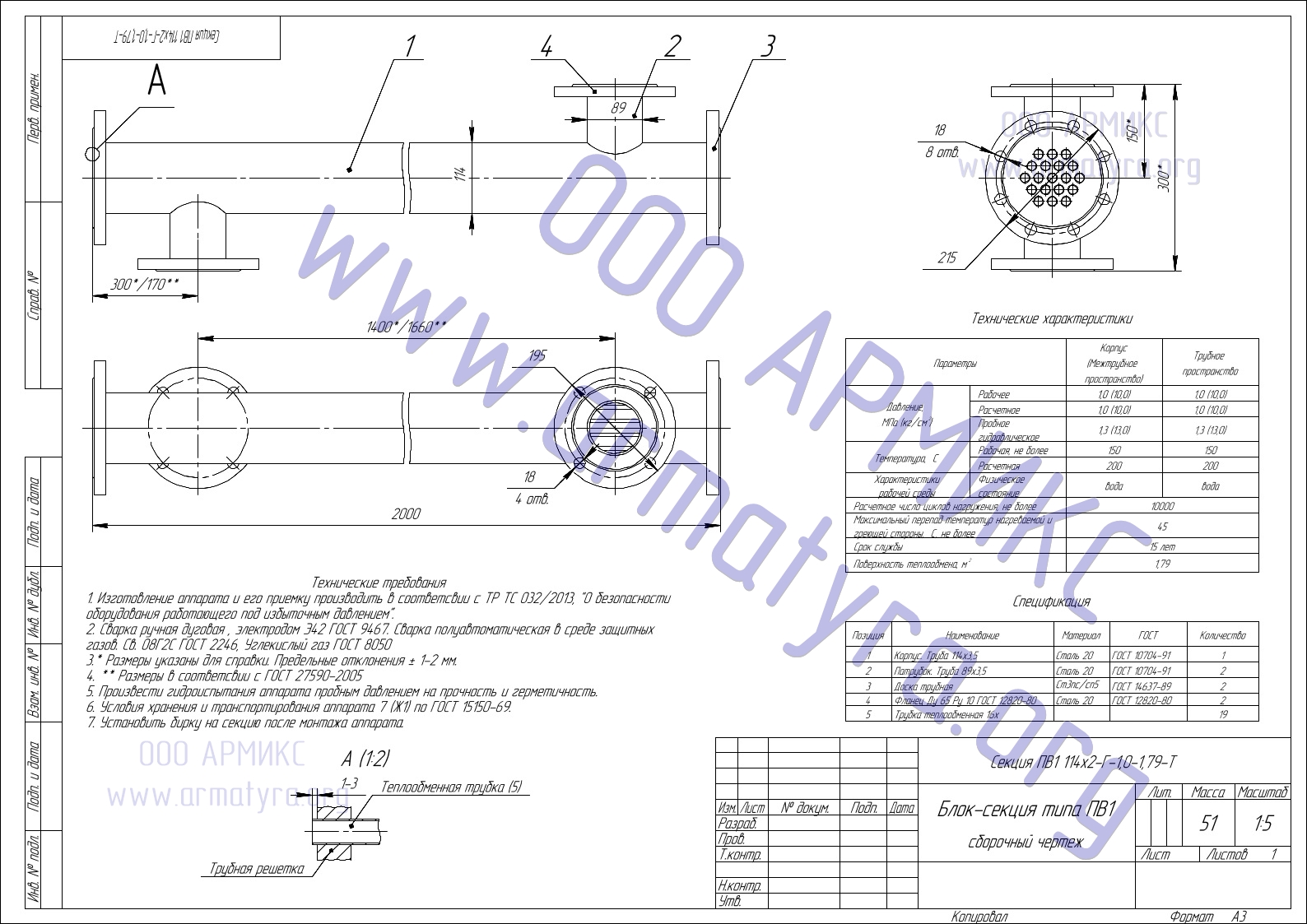

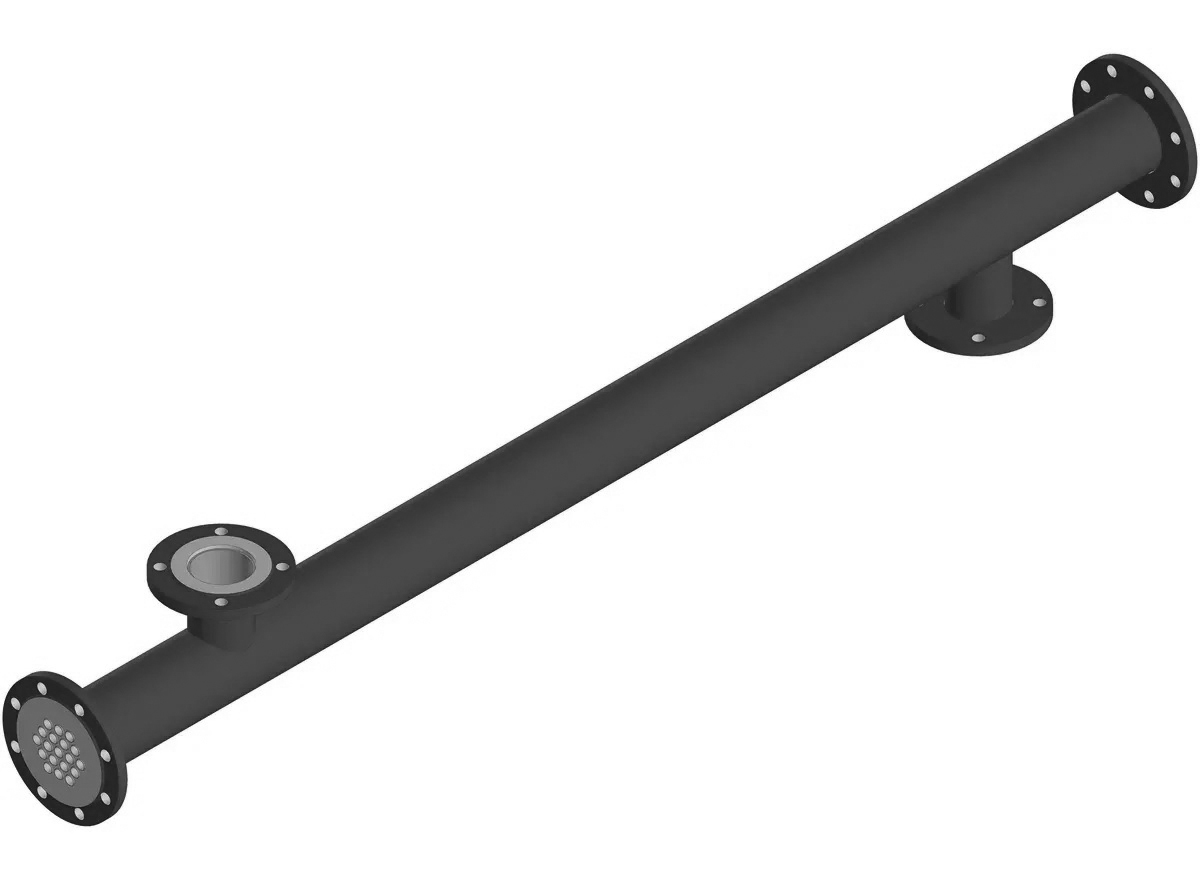

Секция №7 (ПВ1-114х2-Г-1,0-1,79-Т)
08ОСТ 34588-68
МВН 2052-28

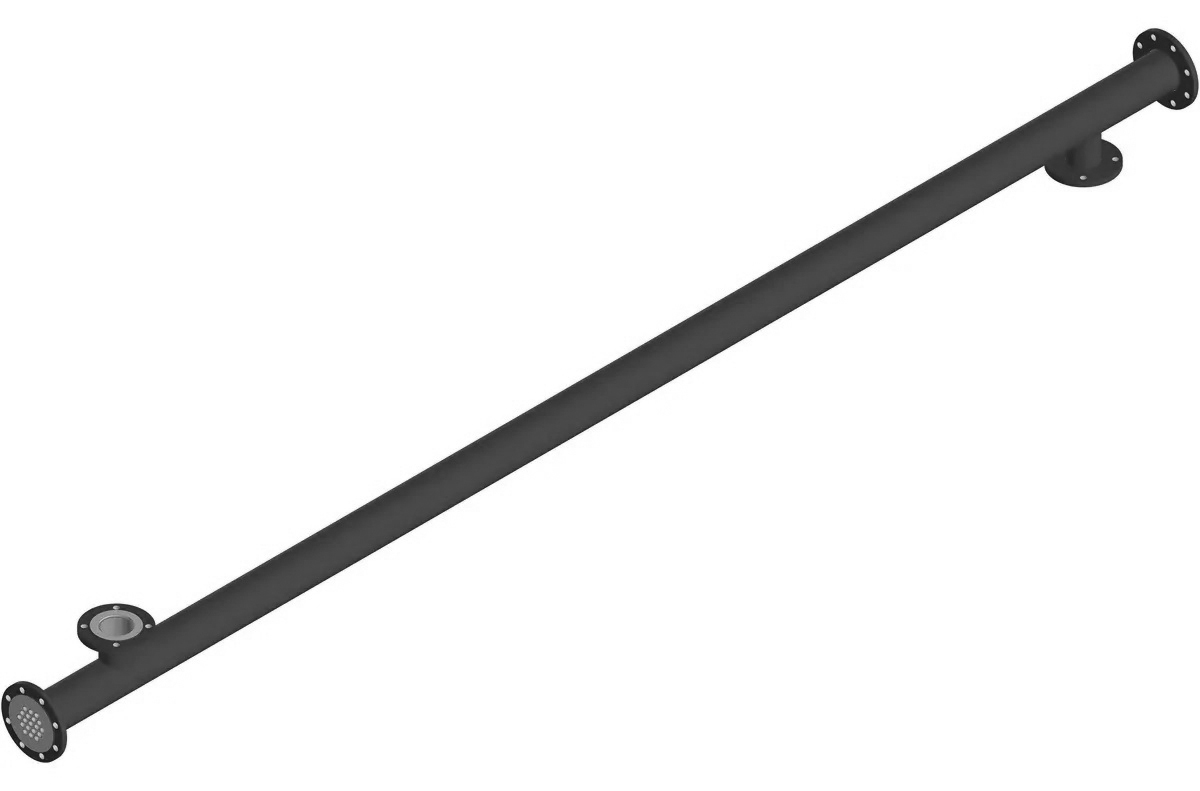

Секция №8 (ПВ1-114х4-Г-1,0-3,58-Т)
09ОСТ 34588-68
МВН 2052-29

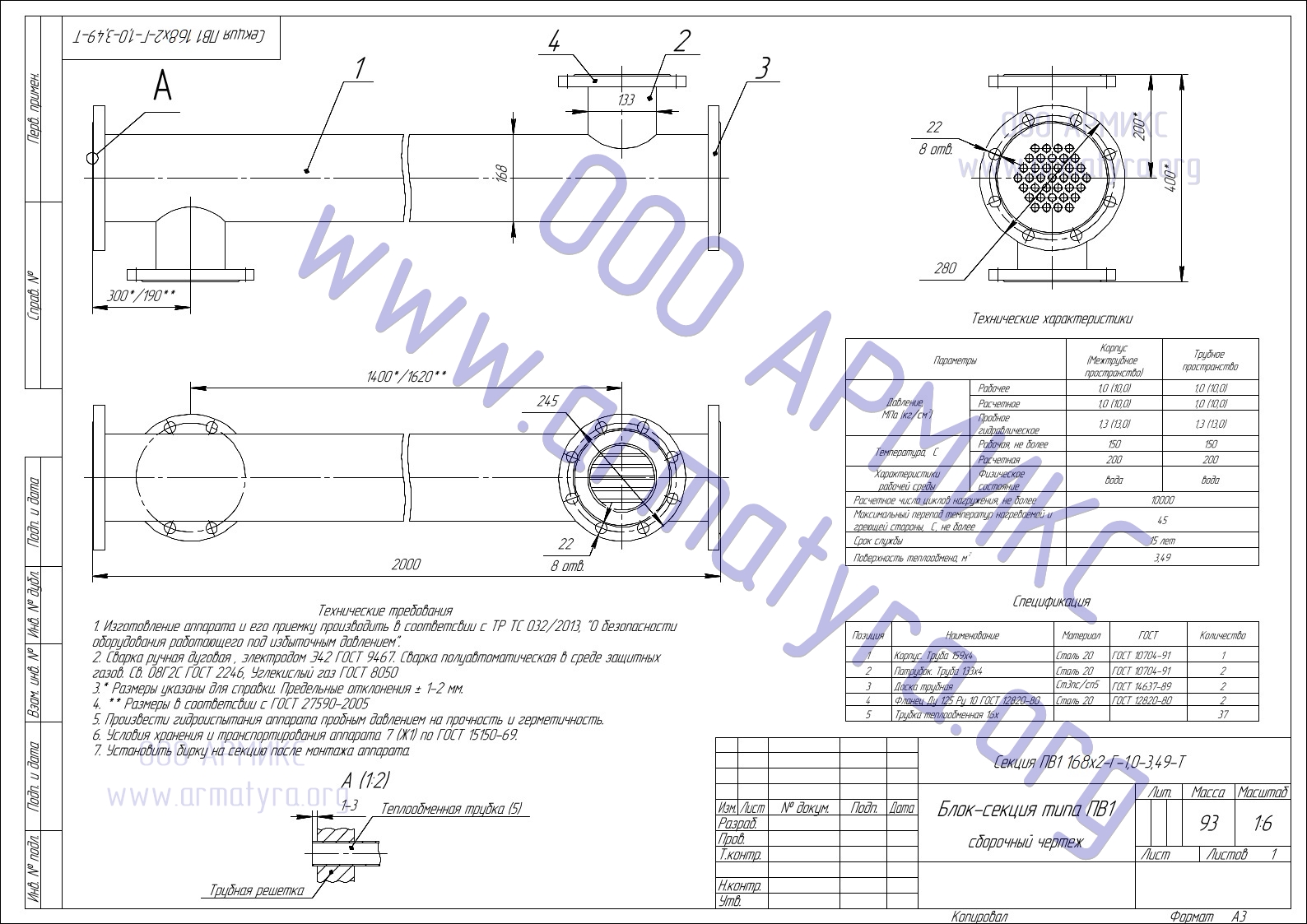

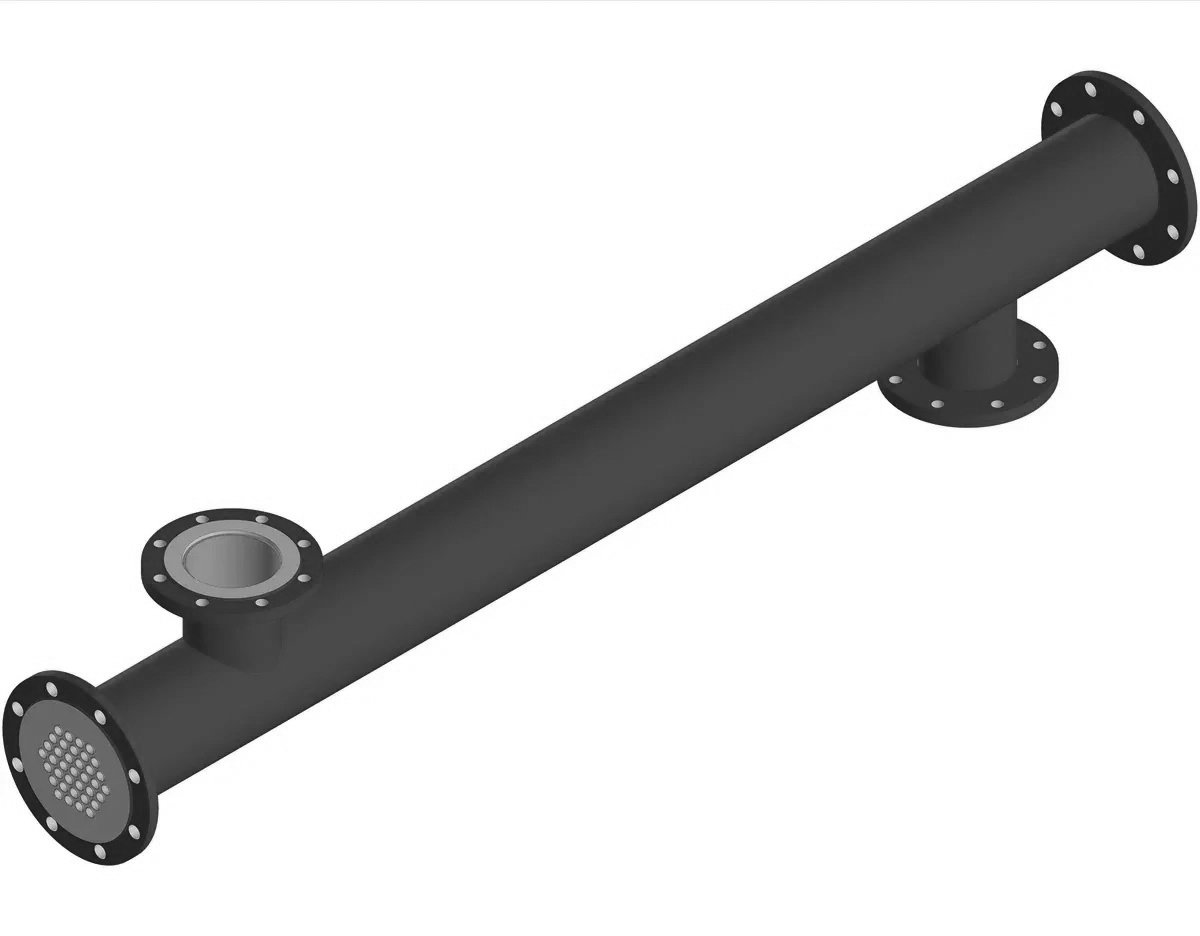

Секция №9 (ПВ1-168х2-Г-1,0-3,49-Т)
10ОСТ 34588-68
МВН 2052-30
Секция № 10 (ПВ1-168х4-Г-1,0-6,98-Т)
11ОСТ 34588-68
МВН 2052-31
Секция № 11 (ПВ1-219х2-Г-1,0-5,75-Т)
12ОСТ 34588-68
МВН 2052-32
Секция № 12 (ПВ1-219х4-Г-1,0-11,51-Т)
13ОСТ 34588-68
МВН 2052-33
Секция № 13 (ПВ1-273х2-Г-1,0-10,28-Т)
14ОСТ 34588-68
МВН 2052-34
Секция № 14 (ПВ1-273х4-Г-1,0-20,56-Т)
15ОСТ 34588-68
МВН 2052-35
Секция № 15 ПВ1-325х2-Г-1,0-14,24-Т
16ОСТ 34588-68
МВН 2052-36
Секция № 16 (ПВ1-325х4-Г-1,0-28,49-Т)

Внимание!

ООО "Армикс" может предложить водоводяные подогреватели ПВ со следующими теплообменными трубками, ОБЯЗАТЕЛЬНО уточняйте материал при заказе:

Латунная теплообменная трубка Л68/Л63  16х0,8мм;
Латунная теплообменная трубка Л68/Л63  16х1мм;
Нержавеющая теплообменная трубка AISI304 (08х18н10)  16х0,5мм;
Нержавеющая теплообменная трубка AISI304 (08х18н10)  16х1мм;
Нержавеющая теплообменная трубка 12х18н10Т     16х1мм.

Под заказ с диаметром теплообменной трубки 19мм.

Все цены на сайте включают НДС 20%. Работаем только по безналичному расчету. Прайс-Лист можно скачать здесь



Калачи к ВВП (13)
Переходы к ВВП (11)
Трубная часть из латуни (22)
Трубная часть из нержавеющей стали (22)
Трубная часть с накатной (профилированной) трубкой (18)
