Подогреватель паровой емкостной типа СТД 3068 (1,0)

128520.00 руб.
Вес продукта: 401 kg

Водоподогреватель емкий паровой горизонтальный СТД-3068 с рабочим объемом 1,0 м3 предназначен для систем горячего водоснабжения с периодическим разбором воды.

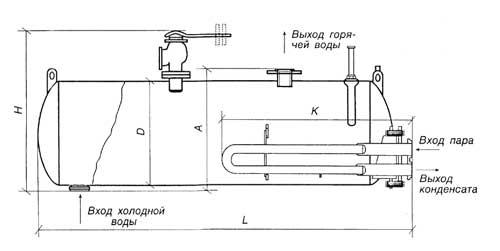

Устройство водоподогревателя СТД-3068 (ВПЕ-1.0).

Водоподогреватель паровой емкостной СТД-3068 (ВПЕ-1.0) состоит из сварного цилиндрического корпуса (1), изготавливаемого из листовой стали и штампованного переднего (2) и заднего (3) днищ диаметром 900.



            В переднее днище (2) вваривается горловина (4) с присоединительным фланцем. Змеевик (5) состоит из соединенных одна с другой двух или более (в зависимости от поверхности нагрева) труб. Для предохранения змеевика от повреждений при транспортировке в корпусе водоподогревателя устанавливается уголок с рамкой (6).

            Для транспортировки водоподогревателя СТД-3068 (ВПЕ-1.0)  к корпусу приварены ушки (7) . Присоединение водоподогревателя СТД-3068 (ВПЕ-1.0)) к системе осуществляется при помощи фланцев.

Водоподогреватель СТД-3068 (ВПЕ-1.0) снабжается следующей аппаратурой (поставляется по заказу) : манометром (8) с трехходовым краном (9), термометром в оправе (10), предохранительным однорычажным клапаном (11) (возможна поставка со стальным пружинным клапаном 17С28НЖ).

Для спуска воды при ремонте предусмотрен спускной патрубок с запорным вентилем (12).

НаименованиеРабочий объем, м3Общий Вес, кгL, ммH, ммD, ммA, ммK, ммТеплоносительТемпература воды, max
СТД-3068
1,0
401
2280
1491
916
1130
1558
Пар P=5 атм

75 0С

СТД-3069
1,6
547
3380
1491
916
1130
2386
Пар P=5 атм

75 0С

СТД-3070
2,5
670
3032
1771
1220
1430
2845
Пар P=5 атм

75 0С

СТД-3071
4,0
956
4432
1771
1220
1430
4270
Пар P=5 атм

75 0С

СТД-3073
0,4
235
1535
1250
712
912
1380
Пар P=5 атм

75 0С

СТД-3074
0,64
280
2175
1250
712
912
1975
Пар P=5 атм

75 0С
