Грязевики фланцевые типа Сатэкс служат для очистки воды от взвешенных частиц грязи и других примесей (диаметром более 5мм) в системах водяного отопления с температурой теплоносителя до 150^oС и рабочим давлением до 2,5 МПа (25 кгс/см²). Грязевики типа САТЭКС устанавливаются в элеваторных узлах УТЭ, тепловых вводах зданий различного назначения и котельных, а также узлах учета (Узлы тепловые, водомерные). Грязевики абонентские также называют фильтрами грубой очистки. Грязевики абонентные бывают двух типов: вертикальные Ду25-Ду600 и горизонтальные (Ду150-Ду400). Грязевики выпускаются по ТУ-400-28-84-89   (Сатэкс)

 Устройство грязевика:

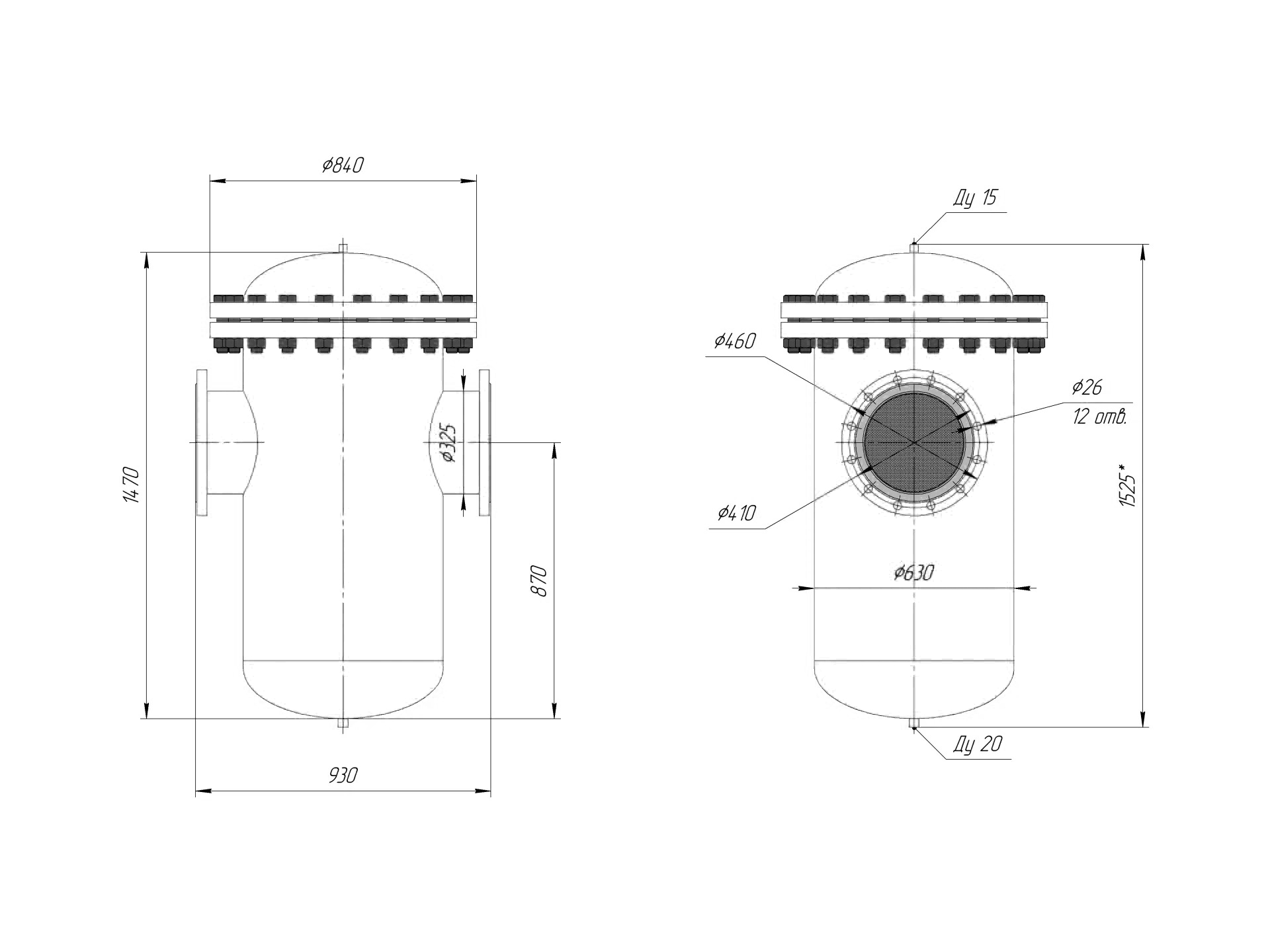

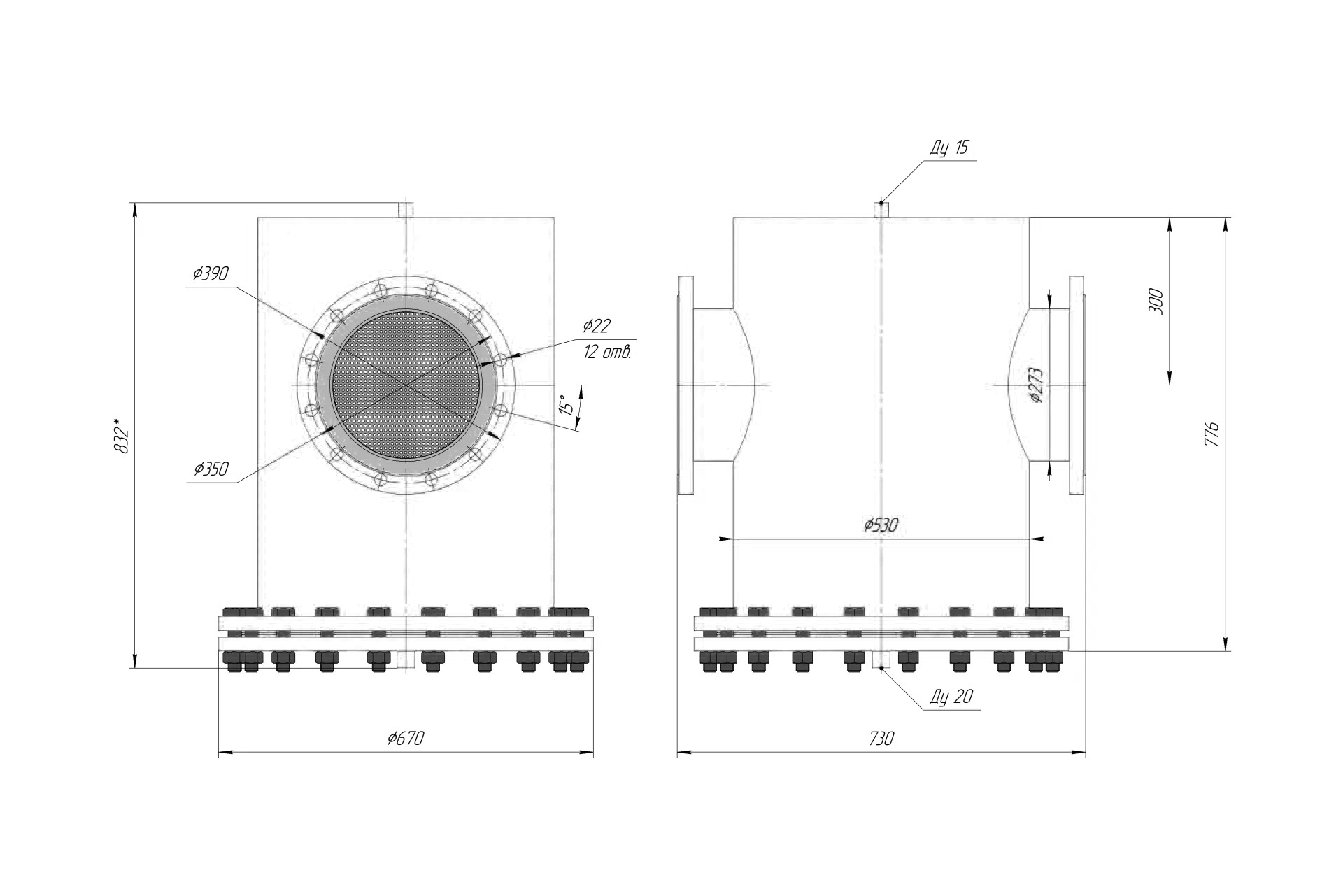

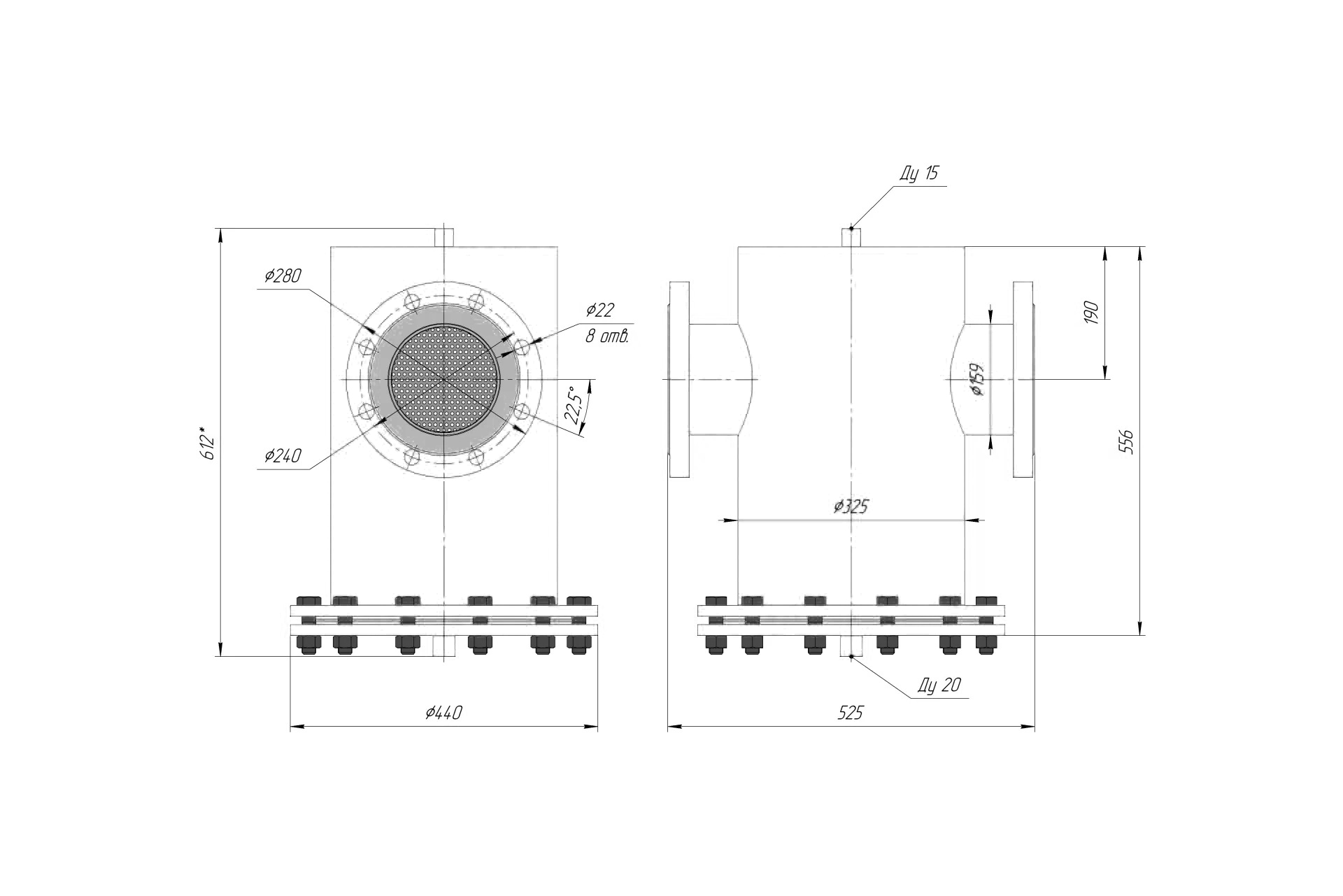

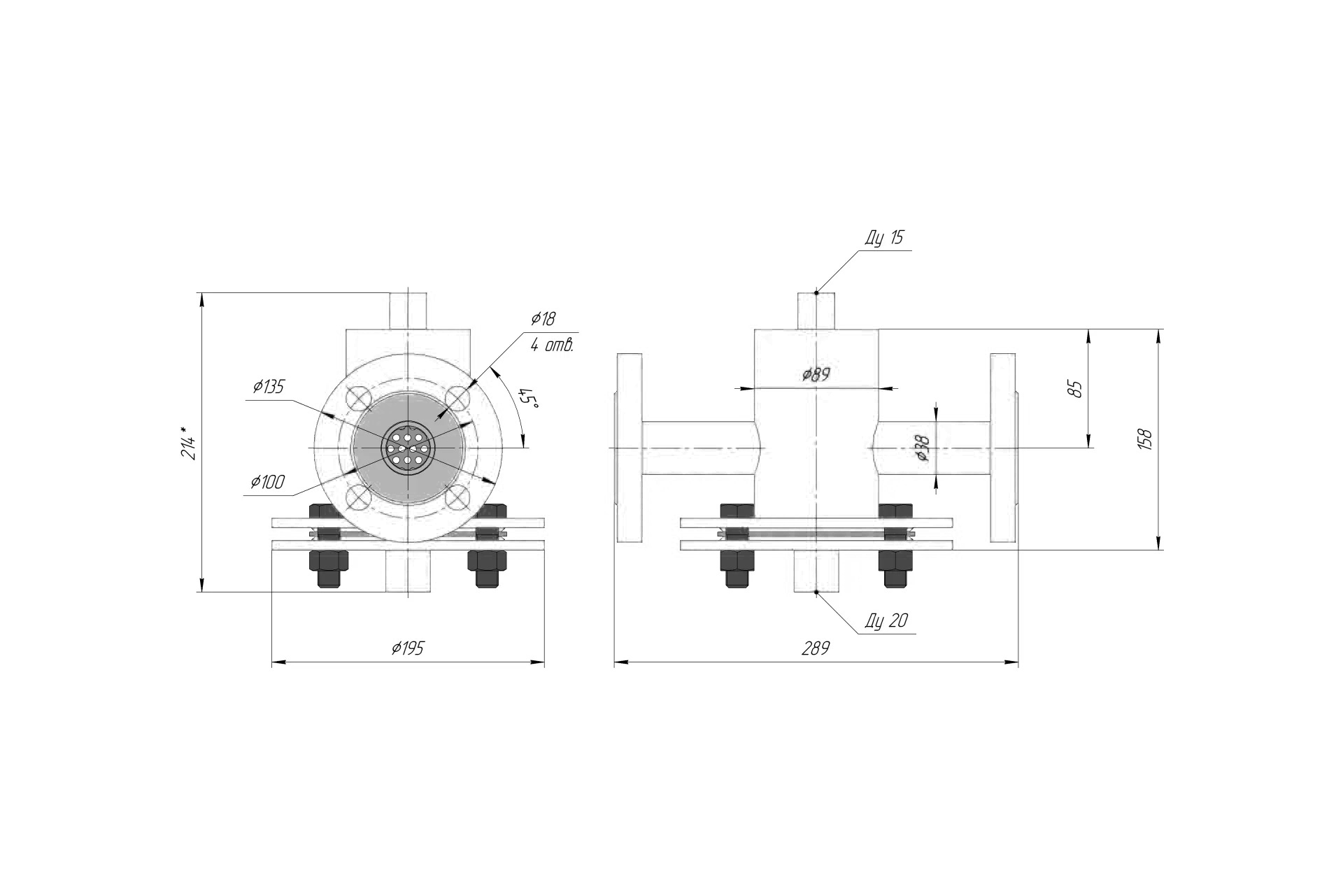

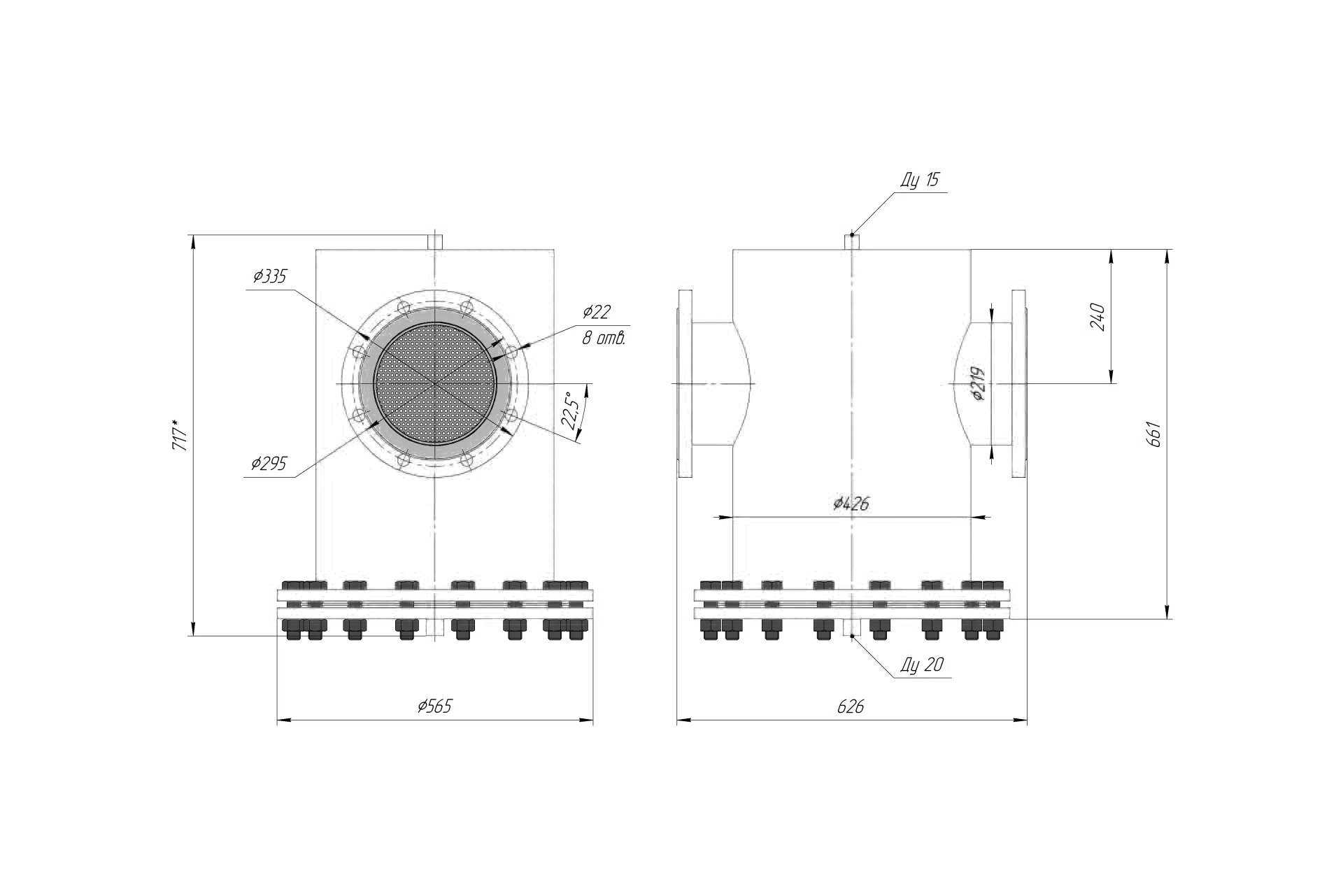

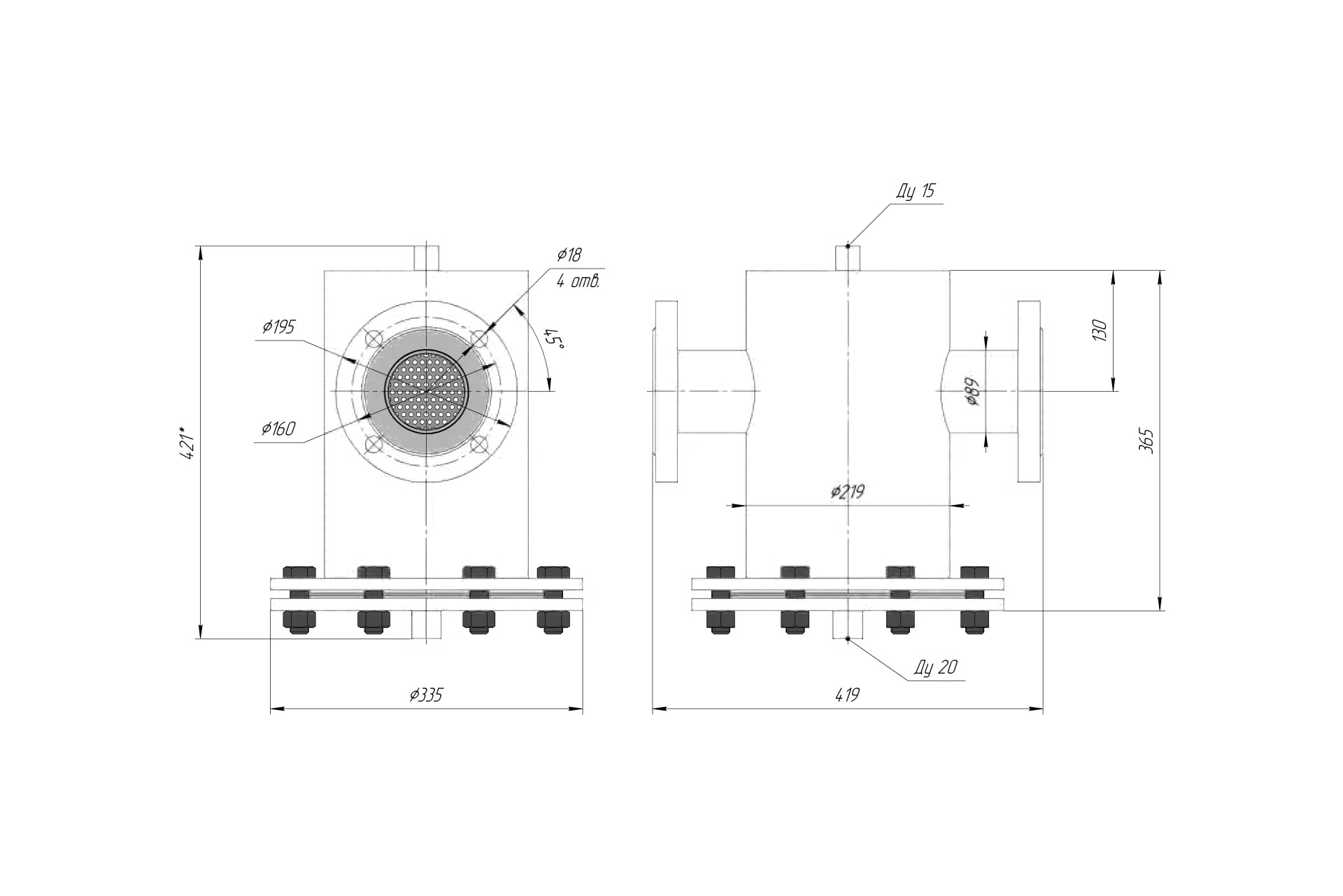

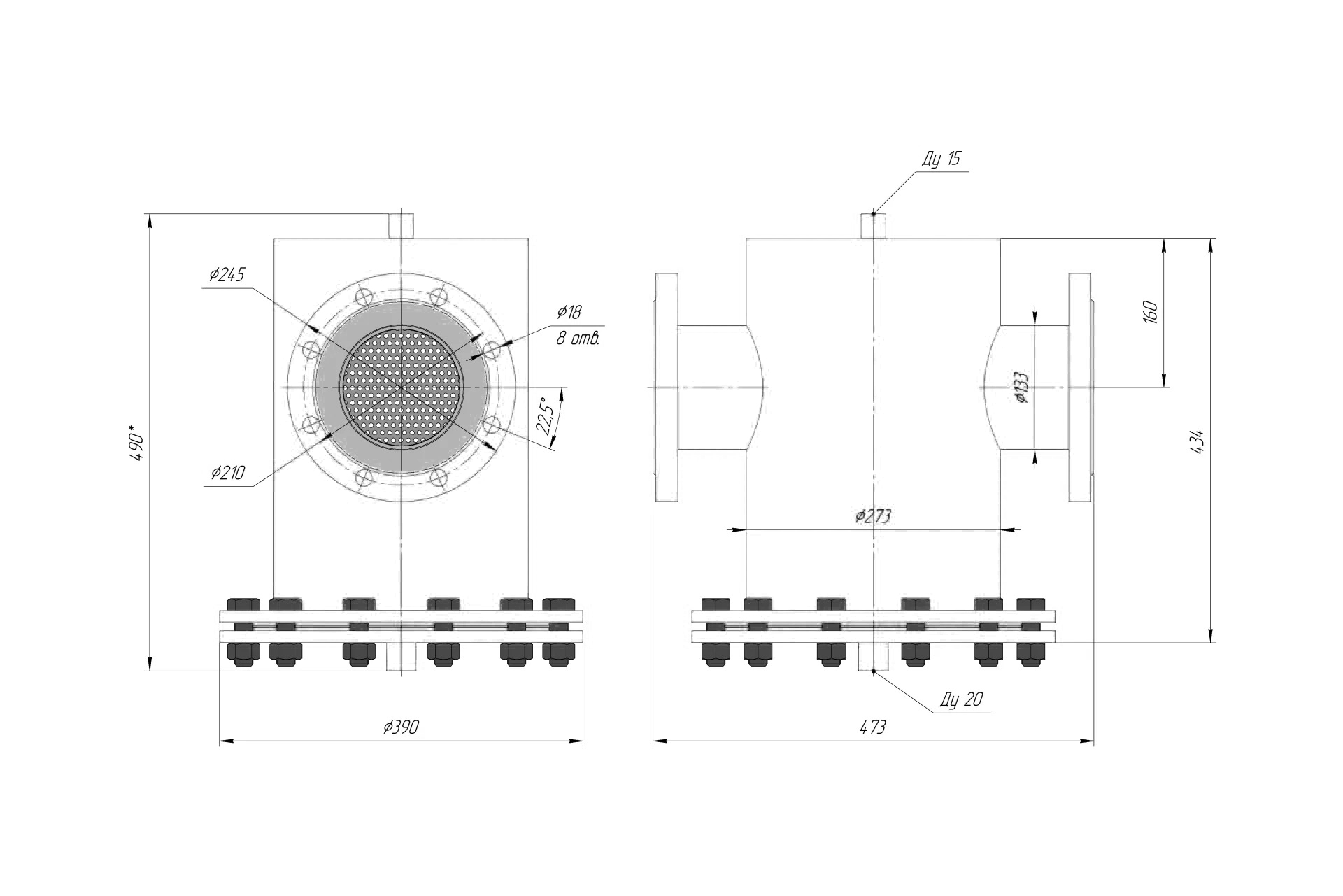

Грязевики типа Сатэкс представляет собой цилиндрический корпус вертикального исполнения с патрубками входа и выхода с фланцевым соединением, под заказ без фланцах на патрубках (под приварку). Внутри грязевика установлен фильтрующий элемент для очистки воды. Удаление скопившихся загрязнений производится через дренажный штуцер, который расположен в нижней части корпуса грязевика Сатэкс. В верхней части корпуса имеется воздушный штуцер, предназначенный для удаления воздуха при первоначальном заполнении грязевика водой. Для полной очистки от скопившихся загрязнений в нижней части корпуса грязевика типа Сатэкс предусмотрено разборное фланцевое соединение. Для удаления загрязнений из грязевика необходимо на 5-30 секунд открыть дренажный вентиль и слить из грязевика сатэкс накопившийся шлам в существующую дренажную систему или на очистные сооружения.

Принцип работы грязевика типа САТЭКС:

Грязевик Сатэкс представляет собой узел расширения трубопровода с изменением направления потока воды. Очистка воды от механических примесей в грязевике происходит за счет комбинированного использования естественных сил инерции потока и гравитации с применением грубой сетки из стали в качестве фильтрующего элемента. Принцип действия грязевика заключается в следующем: жидкость через патрубок попадает во внутреннюю полость - отстойник, где крупные частицы оседают на дно. Далее жидкость проходит через сетчатый фильтр, который установлен в выходном патрубке грязевика. После этого вода поступает на конечный пункт назначения, или вновь продолжает транспортироваться по трубам дальше до следующего фильтра.

Ру-10 (25)
Ру-16 (25)
Ру-25 (23)
