Элеваторы водоструйные стальные типоразмера №2 40с10бкм применяются в отопительных и коммунальных системах. Цель элеватора водоструйного №2 – снизить температуру входящей рабочей среды (если говорим об отопительных системах, то это, как правило, вода) за счет её смешения с рабочей средой, выходящей из системы. Кроме того, водоструйные элеваторы создают циркулярный напор в системах, в которых они используются.
Водоструйный элеватор отопления №2 40с10бк состоит:
1) Конусообразное сопло через которое со значительной скоростью вытекает высокотемпературная вода +150 градусов Цельсия из магистралей.
2) Приемная камера (камера всасывания) сюда поступает охлажденная вода
3) Камера смешивания (смесительный конус)– здесь смешиваются два потока воды разной температуры.
4) Диффузор – часть элеватора, через которую уже смешенная вода поступает в системы отопления.
Обращаем Ваше внимание, что диаметр отверстия сопла можно самостоятельно изменить в следующих приделах
Элеватор №1 (d C min=3mm, max=6mm)
Элеватор №2 (d C min=4mm, max=9mm)
Элеватор №3 (d C min=6mm, max=10mm)
Элеватор №4 (d C min=7mm, max=12mm)
Элеватор №5 (d C min=9mm, max=14mm)
Элеватор №6 (d C min=10mm, max=18mm)
Элеватор №7 (d C min=21mm, max=25mm)
Элеватор водоструйный №2 поставляется с минимальным диаметром отверстия сопла.

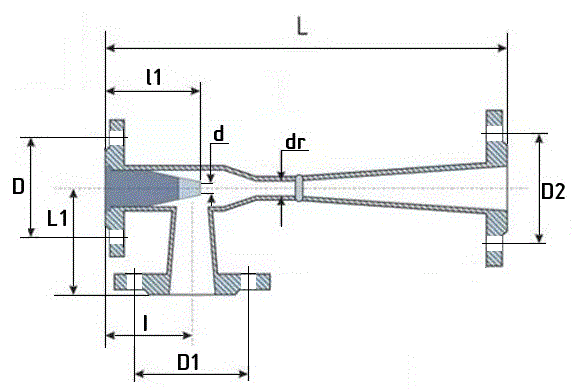

| Номер элеватора |
Размеры, мм |
Масса, кг |
| d |
dr |
D |
D1 |
D2 |
I |
L1 |
L |
| №1 |
3 |
15 |
110 (Ду40) |
125 (Ду50) |
125 (Ду50) |
90 |
110 |
425 |
9,1 |
| №2 |
4 |
20 |
110 (Ду40) |
125 (Ду50) |
125 (Ду50) |
90 |
110 |
425 |
9,5 |
| №3 |
6 |
25 |
125 (Ду50) |
160 (Ду80) |
160 (Ду80) |
135 |
155 |
625 |
16,0 |
| №4 |
7 |
30 |
125 (Ду50) |
160 (Ду80) |
160 (Ду80) |
135 |
155 |
625 |
15,0 |
| №5 |
9 |
35 |
125 (Ду50) |
160 (Ду80) |
160 (Ду80) |
135 |
155 |
625 |
14,5 |
| №6 |
10 |
47 |
160 (Ду80) |
180 (Ду100) |
180 (ДУ100) |
180 |
175 |
720 |
25,0 |
| №7 |
21 |
59 |
160 (Ду80) |
180 (Ду100) |
180 (ДУ100) |
180 |
175 |
720 |
34,0 |
