Грязевик абонентский вертикальный Ру-10 Ду25 Сатэкс

Грязевик вертикальный ТИП Сатэкс Ру-10 Ду25

4800.00 руб.

Грязевики применяются для очистки воды от крупных и средних взвешенных частиц в трубопроводах водо и теплоснабжения с температурой теплоносителя до 423°К (150°С) и рабочим давлением до 2,5 МПа (25 кгс/кв.см.) Принцип работы грязевика заключается в приеме исходной воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды, а также периодической очистке нижней части корпуса грязевика от накопившейся грязи.

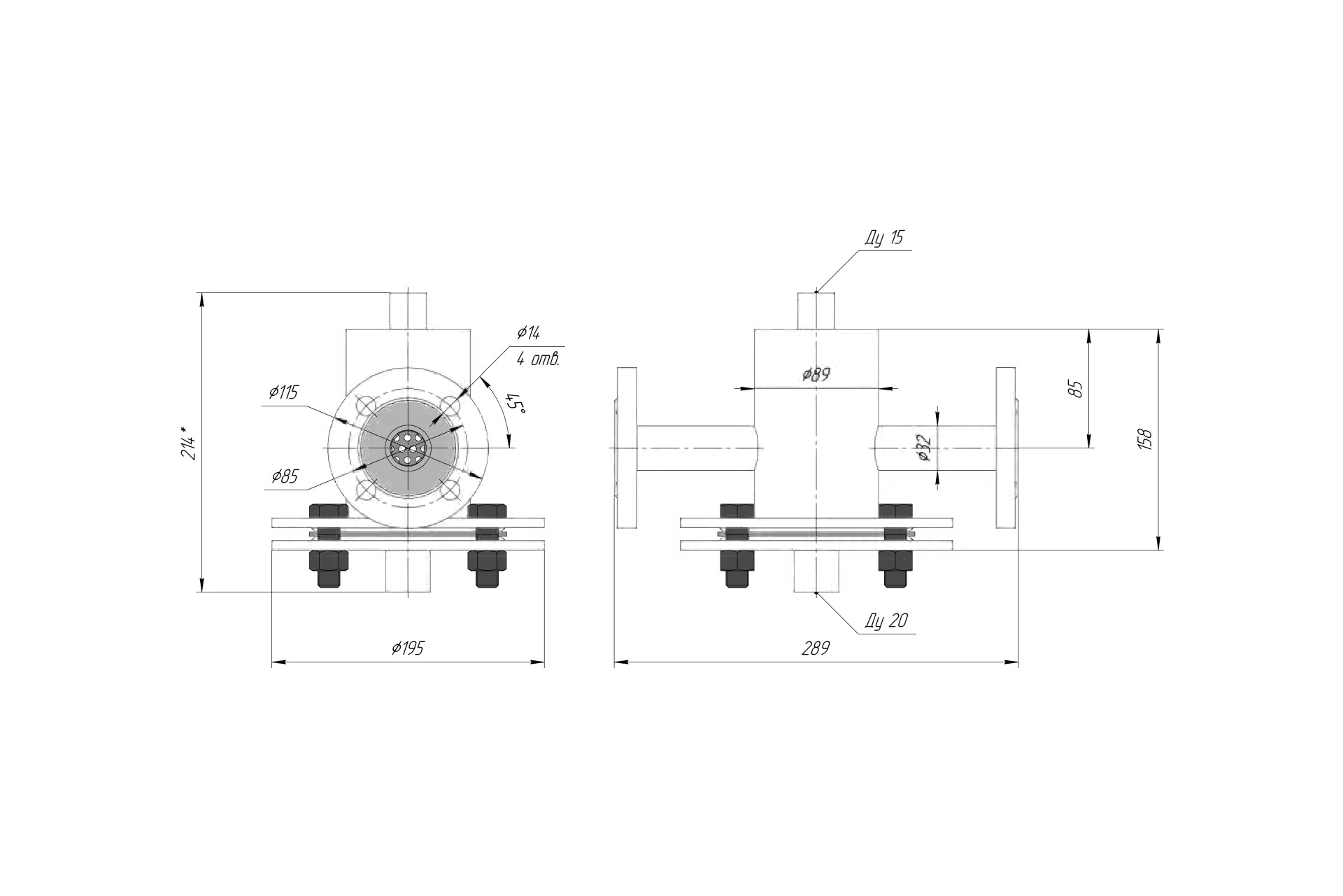

Схема грязевика

Технические характеристики и габаритные размеры
Диаметр условный Ду, мм	Диаметр наружный Дн, мм	Длина L, мм	Высота H, мм	Вес грязевика, (кг)
Диаметр условный Ду, мм	Диаметр наружный Дн, мм	Длина L, мм	Высота H, мм	(Ру=1,0)	(Ру=1,6)
25	89	289	170	15,04	17,52
32	89	289	170	16,23	18,5
40	108	308	217	20,25	23,63
50	159	359	259	33,3	38,43
65	219	425	369	54,1	59,79
80	219	419	369	55,25	60,74
100	273	473	421	77,93	89,64
125	273	473	441	82,3	94,44
150	325	526	563	116,58	129,87
200	426	626	669	200,18	239,70
250	530	730	785	317,54	412,67
300	630	930	1000	813,0	848,56
400	820	1120	1100	-	1250,00
500	820	1120	1200	-	1315.00
600	825	1120	1300	-	1400.00

Материал корпуса: углеродистая сталь (ст 20)

Материал фильтрующей стеки: S235JR (аналог Ст3сп, Ст3пс)

Диаметр отверстия - 5 мм

Расстояние между центрами отверстий - 8 мм

Толщина: 3 мм
