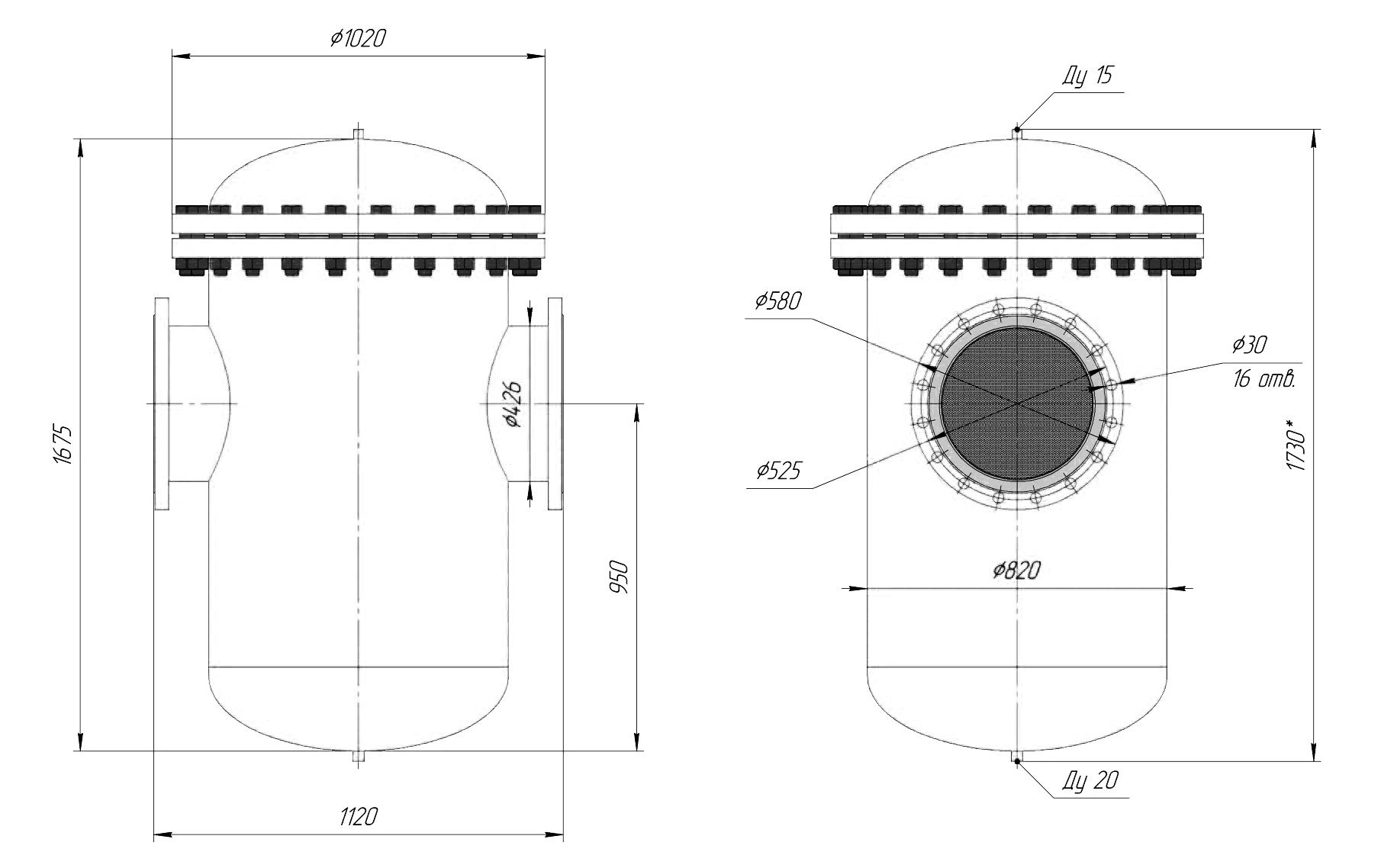

Грязевики вертикальные Ду400 Ру16 применяются для очистки воды от крупных и средних взвешенных частиц в трубопроводах водо и теплоснабжения с температурой теплоносителя до 423°К (150°С) и рабочим давлением до 1,6 МПа (16 кгс/кв.см.) Принцип работы вертикального грязевика Ду400 Ру16 заключается в приеме исходной воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды, а также периодической очистке нижней части корпуса грязевика от накопившейся грязи.
|
Технические характеристики и габаритные размеры
|
|
Диаметр условный Ду, мм
|
Диаметр наружный Дн, мм
|
Длина L, мм
|
Высота H, мм
|
Вес грязевика, (кг)
|
|
(Ру=1,0)
|
(Ру=1,6)
|
|
25
|
89
|
289
|
170
|
15,04
|
17,52
|
|
32
|
89
|
289
|
170
|
16,23
|
18,5
|
|
40
|
108
|
308
|
217
|
20,25
|
23,63
|
|
50
|
159
|
359
|
259
|
33,3
|
38,43
|
|
65
|
219
|
425
|
369
|
54,1
|
59,79
|
|
80
|
219
|
419
|
369
|
55,25
|
60,74
|
|
100
|
273
|
473
|
421
|
77,93
|
89,64
|
|
125
|
273
|
473
|
441
|
82,3
|
94,44
|
|
150
|
325
|
526
|
563
|
116,58
|
129,87
|
|
200
|
426
|
626
|
669
|
200,18
|
239,70
|
|
250
|
530
|
730
|
785
|
317,54
|
412,67
|
|
300
|
630
|
930
|
1000
|
813,0
|
848,56
|
|
400
|
820
|
1120
|
1100
|
1009,0
|
1250,00
|
|
500
|
820
|
1120
|
1200
|
-
|
1315.00
|
|
600
|
825
|
1120
|
1300
|
-
|
1400.00
|
|
