Подогреватель пароводяной ПП 1-21-2-II

Длина трубки, м: 2
Расход воды номинальный т/ч: 103,5
Рабочее давление греющего пара, кг/см2: 2
Рабочее давление нагреваемой воды, кг/см2: 16
Количество трубок, шт: 232
Длина корпуса L, мм: 2785
Диаметр корпуса, мм: 530
Площадь поверхности нагрева, м2: 21,2
Тепловой поток, Гкал/ч: 1,99
Температурный график °С: 70/95
Вес продукта: 900 kg

Цена по запросу

Устройство и принцип работы водоподогревателя пароводяного.

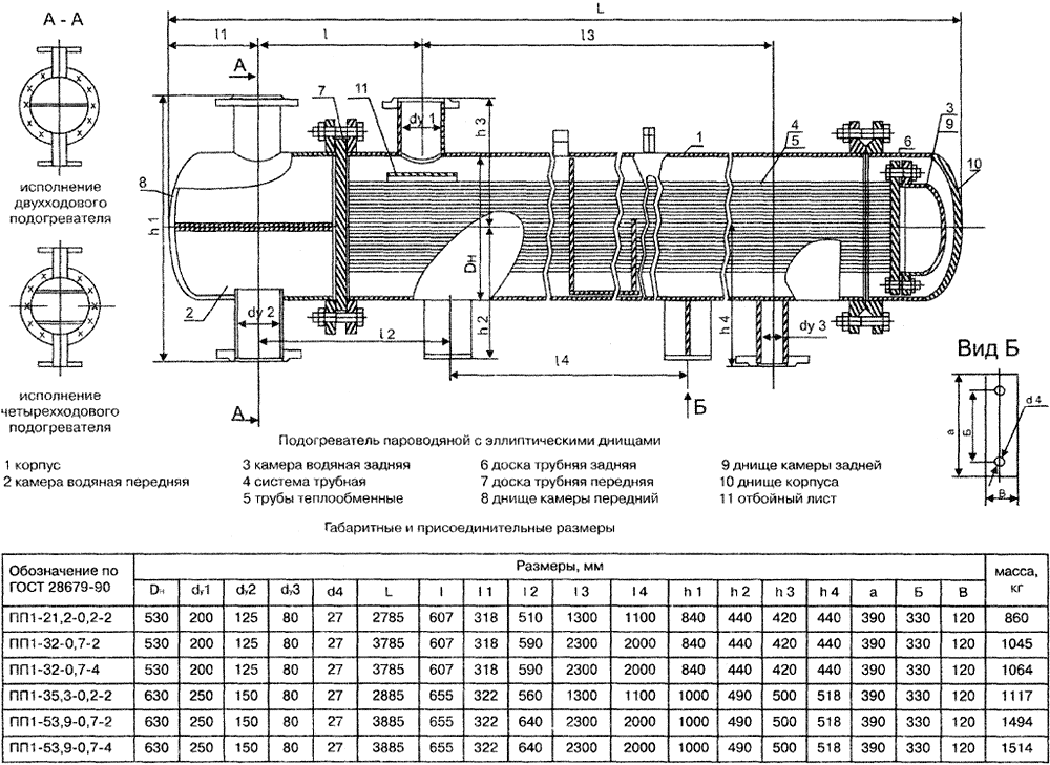

Паровой водоподогреватель ПП1-21,2-0,2-2 представляет собой кожухотрубный теплообменник горизонтального типа. Основными узлами подогревателя пароводяного являются : корпус, трубная система (с латунной или нж трубкой), передняя и задняя водяные камеры. Корпус пароводяного подогревателя состоит из цилиндрической обечайки (труба) с приваренным фланцем для соединения с передней водяной камерой. В верхней части пароводяного подогревателя ПП1-21-2-II расположен патрубок входа греющего пара, муфты для присоединения манометра и воздушного клапана. В нижней части водоподогревателя пароводяного патрубок выхода конденсата. Для установки подогревателя пароводяного к корпусу могут быть приварены опоры. Трубная система подогревателя ПП1-21,2-2-II состоит из двух трубных досок с завальцованными в них прямыми теплообменными трубками (материал трубок латунь или нж сталь). Для защиты теплообменных трубок от действия струй пара напротив пароподводящего патрубка установлен отбойный щит.

В подогревателе пароводяном ПП1-21-0,2-2 нагреваемая вода движется по трубкам трубной системы, а греющий пар через патрубок в верхней части корпуса поступает в межтрубное пространство. Конденсат греющего пара стекает в нижнюю часть корпуса и отводиться из водоподогревателя.

Различие между ПП1 и ПП2

подбор подогревателяВыбор подогревателя рекомендуется производить по графику (слева)зависимости теплового потока от расхода нагреваемой сетевой воды при нагреве ее по температурным графикам теплосети 70/150°C, 70/130°C, 70/95°C.
Как пользоваться приведенным графиком расcмотрим на примерах:

Пример 1
Выбор подогревателя для температурного графика 70/150°C с тепловым потоком 12 Гкал/ч (13,92 МВт).
Из точки, соответствующей 1Гкал/ч, проводим горизонтальную линию до пересечения с линией температурного графика 70/150°C. Точке пересечения соответствует цифра 108 м2, что соответствует подогревателю ПП1-108-0,7-4.
Пример 2
Выбор подогревателя для температурного графика 70/95°C с расходом нагреваемой воды 200 т/ч.
Из точки, соответствующей 200 т/ч, проводим вертикальную линию до пересечения с линией температурного графика 70/95°C. Точке пересечения соответствует цифра 50,5 м2 , что соответствует подогревателю ПП1-50-0,2-2.

Технические характеристики:

Эксплуатация подогревателя ПП:
Пароводяные подогреватели ПП эксплуатируют при температуре окружающего воздуха выше 0 °С.
Запрещается включать подогреватель в работу:
- если давление в подогревателе поднимается выше разрешенного;
- если в элементах сосуда будут обнаружены трещины, выпучены, утончение стенок, коррозионные разъедания, пропуск воды и пара в сварных шва, трубках и фланцевых соединениях;
- при неисправных приборах контроля и безопасности.
Во избежание вскипания воды в трубках давление воды в трубной системе подогревателя должно быть выше давления пара на 1-2 кгс/см2.
Подогреватель пароводяной подлежит периодической проверке и очистке от накипи и засорения не реже чем через 12 месяцев.

Комплектность подогревателя пароводяного ПП1-21,2-0,2-2:
В комплект поставки подогревателя ПП входят:
- подогреватель пароводяной в сборе;
- паспорт на изделие.

Гарантийные обязательства на подогреватель:
Изготовитель гарантирует нормальную работу пароводяного скоростного подогревателя в соответствии с ГОСТ 28679-90 при условии соблюдения потребителем правил транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации пароводяного подогревателя - 24 месяца с момента ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заказчику.
