Подогреватель водоводяной ВВП 02-57х4000 секция нержавеющая трубка

Диаметр Ду, мм: 57 мм
Давление Ру, МПа - кг/кв.см: 10 кгс/кв.см (1,0 МПа)
Количество трубок, шт: 4
Длина корпуса L, мм: 4000 мм
Площадь поверхности нагрева, м2: 0,75 м2
Температура воды в корпусе °С: до 150 °С
Температура воды в трубной части °С: до 150 °С
Тепловой поток, кВт: 17,6 кВт
Вес продукта: 33 kg

Цена по запросу

Cекция водоводяного подогревателя ПВ1-57х4-Г(Н)-1,0-0,75-Т представляет собой неразборный блок, состоящий из стального корпуса диаметром 57мм, длинной 4000мм, трубных досок и развальцованных внутри нержавеющих трубок 16х0,5мм* поверхности теплообмена.

* - Под заказ производим с нержавеющей теплообменной трубкой 16х1мм.

Принцип работы подогревателя ПВ1 57х4-Г(Н)-1,0:

1. При работе водоводяного подогревателя ВВП 02-57х4000 c нержавеющей теплообменной трубкой в системе горячего водоснабжения и отопления нагреваемая вода проходит в трубном пространстве, а греющая в межтрубном пространстве.

2. В случае работы водоводяного подогревателя ПВ1-57х4-Г(Н)-1,0-0,75 c нержавеющей теплообменной трубкой, когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.

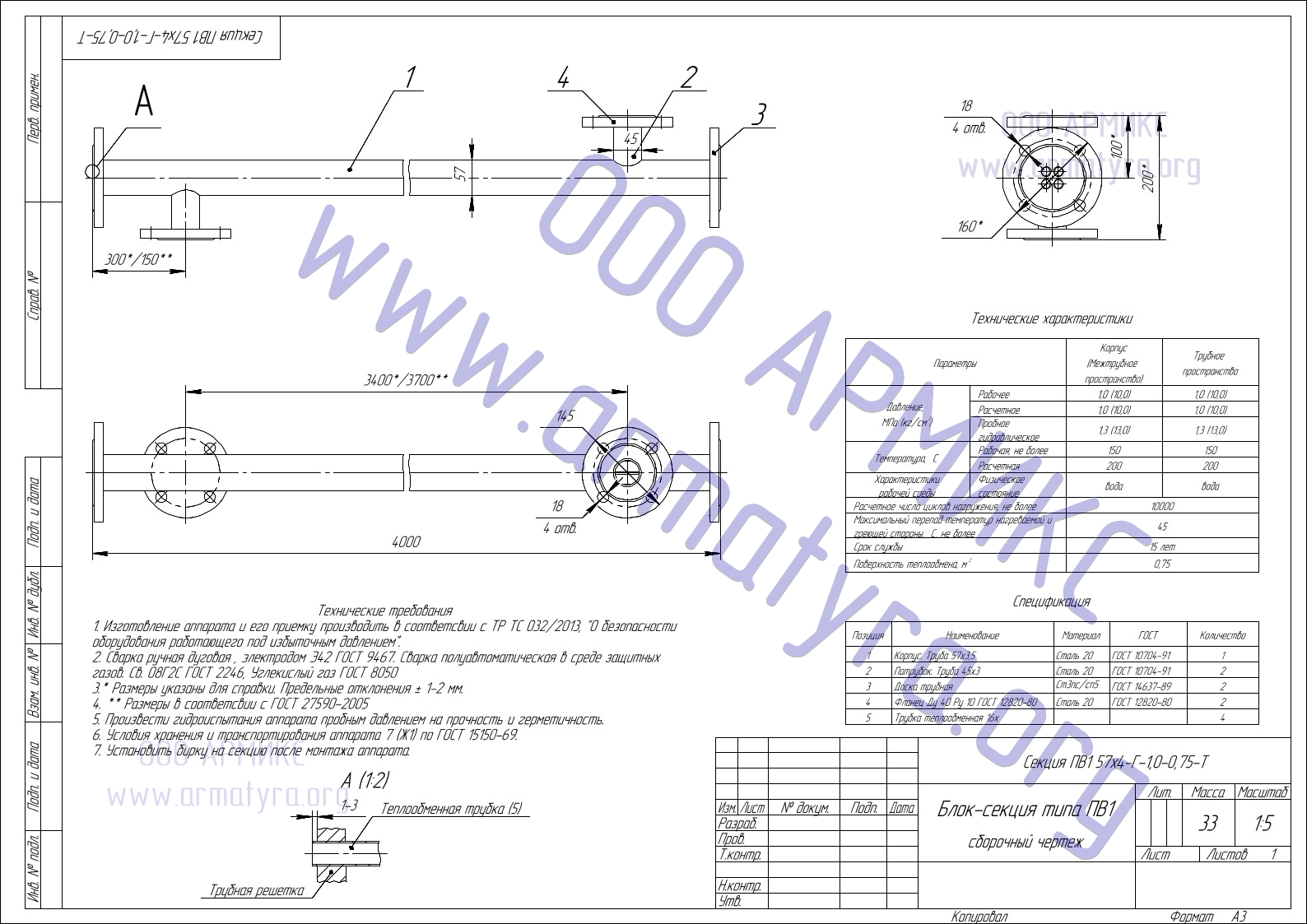

Устройство Двух секционного водоводяного подогревателя ПВ1:

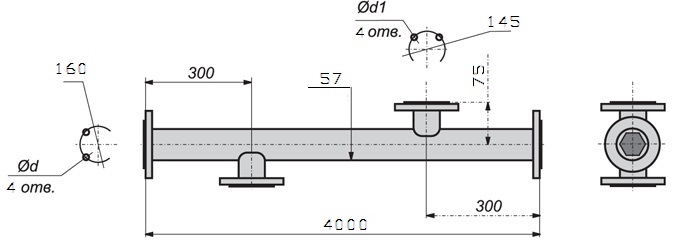

схема водоводяного подогревателя Габариты подогревателя

Двух секционный водоводяной подогреватель ПВ состоит (см рисунок) из секций (ПВ1-57х4-Г(Н)-1,0-0,75-Т) 1, соединенных последовательно между собой по трубному пространству калачами (01-02(57) ) 2, а по межтрубному пространству переходами 3. Внутри секции расположены нержавеющие трубки 5, которые поддерживаются на равном расстоянии друг от друга опорными перегородками 4.

габариты ввп

Основные параметры и технические характеристики водоводяных подогревателей с гладкой трубкой:

Номер типоразмера Полное наименование Тепловой поток, кВт Количество трубок, шт Площадь нагрева, м2 Масса, кг
1
57х2000-1,0-РГ
7,9
4
0,37
23
2
57х4000-1,0-РГ
17,6
4
0,75
37
3
76х2000-1,0-РГ
13,1
7
0,65
32,6
4
76х4000-1,0-РГ
28,3
7
1,32
52,4
5
89х2000-1,0-РГ
18,2
10
0,93
39
6
89х4000-1,0-РГ
40,7
10
1,88
64,2
7
114х2000-1,0-РГ
39,9
19
1,79
57,4
8
114х4000-1,0-РГ
85,7
19
3,58
97,1
9
168х2000-1,0-РГ
74,4
37
3,49
112,6
10
168х4000-1,0-РГ
147,5
37
6,98
193,8
11
219х2000-1,0-РГ
113,4
61
5,75
182,6
12
219х4000-1,0-РГ
238,4
61
11,51
301,3
13
273х2000-1,0-РГ
236
109
10,28
261,5
14
273х4000-1,0-РГ
479,1
109
20,56
461,7
15
325х2000-1,0-РГ
302,7
151
14,24
338,7
16
325х4000-1,0-РГ
632,4
151
28,49
594,4
17
377х2000-1,0-РГ
421,7
211
19,8
430
18
377х4000-1,0-РГ
886,2
211
40,1
765

Секция подогреватель водоводяного ПВ1-57х4-Г(Н)-1,0-0,75-Т :

ПВ1- подогреватель водоводяной с фланцами на патрубках;

57- диаметр корпуса в мм;

4- длина корпуса в метрах;

Г- гладкая теплообменная трубка;

Н- нержавеющая трубка;

1,0 - рабочее давление секции в МПа;

0,75 - площадь поверхности теплобменна в м2;

Т - типовое размещение боковых патрубков
