Вместимость корпуса м3:
|
0,012950
|
|
Вместимость, трубное пространство, м3:
|
0,00616
|
|
Диаметр Ду, мм:
|
89 мм
|
|
Материал корпуса:
|
углеродистая сталь
|
|
Материал теплообменных труб:
|
латунь Л63(Л68)
|
|
Номинальный расход нагреваемой воды, т/ч:
|
11,1
|
|
Объём теплоносителя в рубашке, л:
|
17,47
|
|
Тип присоединения:
|
фланец
|
|
Давление Ру, МПа - кг/кв.см:
|
10 кгс/кв.см (1,0 МПа)
|
|
Количество трубок, шт:
|
10
|
|
Длина корпуса L, мм:
|
4000
|
|
Диаметр корпуса, мм:
|
89
|
|
Площадь поверхности нагрева, м2:
|
1,88
|
|
Среда:
|
вода
|
|
Температура воды в корпусе °С:
|
до 200 °С
|
|
Температура воды в трубной части °С:
|
до 200 °С
|
|
Тепловой поток, кВт:
|
40,7
|
Подогреватели водо-водяные ПВ 89х4-Г-1,0 предназначены для подогрева воды в системах горячего водоснабжения жилых, общественных и промышленных зданий.

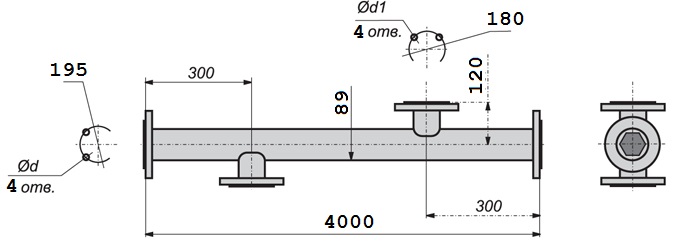

Cекция водоводяного подогревателя ПВ1-89х4-Г-1,0-1,88-Т представляет собой неразборный блок, состоящий из стального корпуса труба диаметром 89мм длиной 4000мм, трубных досок и развальцованных внутри латунных трубок 16х0,8мм поверхности теплообмена.
Разъемное исполнение секций подогревателя является универсальным и позволяет осуществлять организацию производства, транспортировки и сборки на месте блоков с различным числом однотипных секциq в зависимости от назначения водоводяного подогревателя, температурного режима и т.д.
Принцип работы подогревателя водоводяного ПВ1-89х4-Г-1,0-40,7:
1. При работе водоводяного подогревателя ВВП 06-89х4000 c латунной трубкой в системе горячего водоснабжения и отопления нагреваемая (холодная) вода проходит в трубном пространстве, а греющая (горячая) в межтрубном пространстве.
2. В случае работы водоводяного подогревателя ВВП 06-89х4000 c латунной трубкой, когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.
Устройство двухсекционного водоводяного подогревателя:
Двухсекционный водоводяной подогреватель №06-ПВ1-89х4-Г-1,0-1,88-Т (кожухотрубный подогреватель) состоит (см рисунок) из секций 1, соединенных последовательно между собой по трубному пространству калачами 2, а по межтрубному пространству переходами 3. Внутри секции расположены латунные трубки 5, которые поддерживаются на равном расстоянии друг от друга опорными перегородками 4.
Основные параметры и технические характеристики водоводяных подогревателей с гладкой латунной трубкой:
| Номер типоразмера |
Полное наименование |
Тепловой поток, кВт |
Количество трубок, шт |
Площадь нагрева, м2 |
Масса, кг |
|
1
|
57х2000-1,0-РГ |
7,9
|
4
|
0,37
|
23
|
|
2
|
57х4000-1,0-РГ |
17,6
|
4
|
0,75
|
37
|
|
3
|
76х2000-1,0-РГ |
13,1
|
7
|
0,65
|
32,6
|
|
4
|
76х4000-1,0-РГ |
28,3
|
7
|
1,32
|
52,4
|
|
5
|
89х2000-1,0-РГ |
18,2
|
10
|
0,93
|
39
|
|
6
|
89х4000-1,0-РГ |
40,7
|
10
|
1,88
|
64,2
|
|
7
|
114х2000-1,0-РГ |
39,9
|
19
|
1,79
|
57,4
|
|
8
|
114х4000-1,0-РГ |
85,7
|
19
|
3,58
|
97,1
|
|
9
|
168х2000-1,0-РГ |
74,4
|
37
|
3,49
|
112,6
|
|
10
|
168х4000-1,0-РГ |
147,5
|
37
|
6,98
|
193,8
|
|
11
|
219х2000-1,0-РГ |
113,4
|
61
|
5,75
|
182,6
|
|
12
|
219х4000-1,0-РГ |
238,4
|
61
|
11,51
|
301,3
|
|
13
|
273х2000-1,0-РГ |
236
|
109
|
10,28
|
261,5
|
|
14
|
273х4000-1,0-РГ |
479,1
|
109
|
20,56
|
461,7
|
|
15
|
325х2000-1,0-РГ |
302,7
|
151
|
14,24
|
338,7
|
|
16
|
325х4000-1,0-РГ |
632,4
|
151
|
28,49
|
594,4
|
|
17
|
377х2000-1,0-РГ |
421,7
|
211
|
19,8
|
430
|
|
18
|
377х4000-1,0-РГ |
886,2
|
211
|
40,1
|
765
|
Возможные обозначения секции:
06-ПВ1-89х4-Г-1,0-1,88-Т
06ОСТ 34588-68
МВН 2052-26
Подогреватель водоводяной ввп 06-89-4000
ПВ 06-89х4,0-1,0-РГ
06 - общепринятый порядковый номер секции
ПВ1 - подогреватель водоводяной с фланцами на патрубках
89 - диаметр корпуса в мм
4(4,0) - длина корпуса в метрах
1,0 - рабочее давление МПа
1,88 - поверхность теплообмена в м2
Т - типовое расположение патрубков
РГ - разборный с гладкой теплообменной трубкой
|
