Диаметр Ду, мм:
|
114 мм
|
|
Давление Ру, МПа - кг/кв.см:
|
10 кгс/кв.см (1,0 МПа)
|
|
Количество трубок, шт:
|
19
|
|
Длина корпуса L, мм:
|
4000 мм
|
|
Площадь поверхности нагрева, м2:
|
3,58 м2
|
|
Температура воды в корпусе °С:
|
до 150 °С
|
|
Температура воды в трубной части °С:
|
до 150 °С
|
|
Тепловой поток, кВт:
|
85,7 кВт
|
Cекция водоводяного подогревателя ПВ1-114х4-Г-1,0-3,58-Т (ПВ1-108х4-Г-1,0-3,58-Т) представляет собой неразборный блок, состоящий из стального корпуса диаметром 114мм (108мм) длиной 4000мм, трубных досок и развальцованных внутри нержавеющих трубок 08х18н10 (AISI304) 16х0,5мм* поверхности теплообмена.
*- под заказ с теплообменной трубкой 16х1мм.
Принцип работы подогревателя ПВ 114х4-Г(Н):
1. При работе водоводяного водоподогревателя ВВП 08-114х4000 с нержавеющей трубкой в системе горячего водоснабжения и отопления нагреваемая вода проходит в трубном пространстве, а греющая в межтрубном пространстве.
2. В случае работы водоводяного водоподогревателя ПВ1-114х4-Г(Н)-1,0-3,58-Т с нержавеющей трубкой когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.
Устройство двухсекционного водоводяного подогревателя ПВ-114х4:
Двухсекционный водоводяной подогреватель ПВ состоит (см рисунок) из секций (08-ПВ1-114х4-Г(Н)-1,0-3,58-Т) 1, соединенных последовательно между собой по трубному пространству калачами (07-08(114)) 2, а по межтрубному пространству переходами 3. Внутри секции расположены нержавеющие трубки 5, которые поддерживаются на равном расстоянии друг от друга опорными перегородками 4.

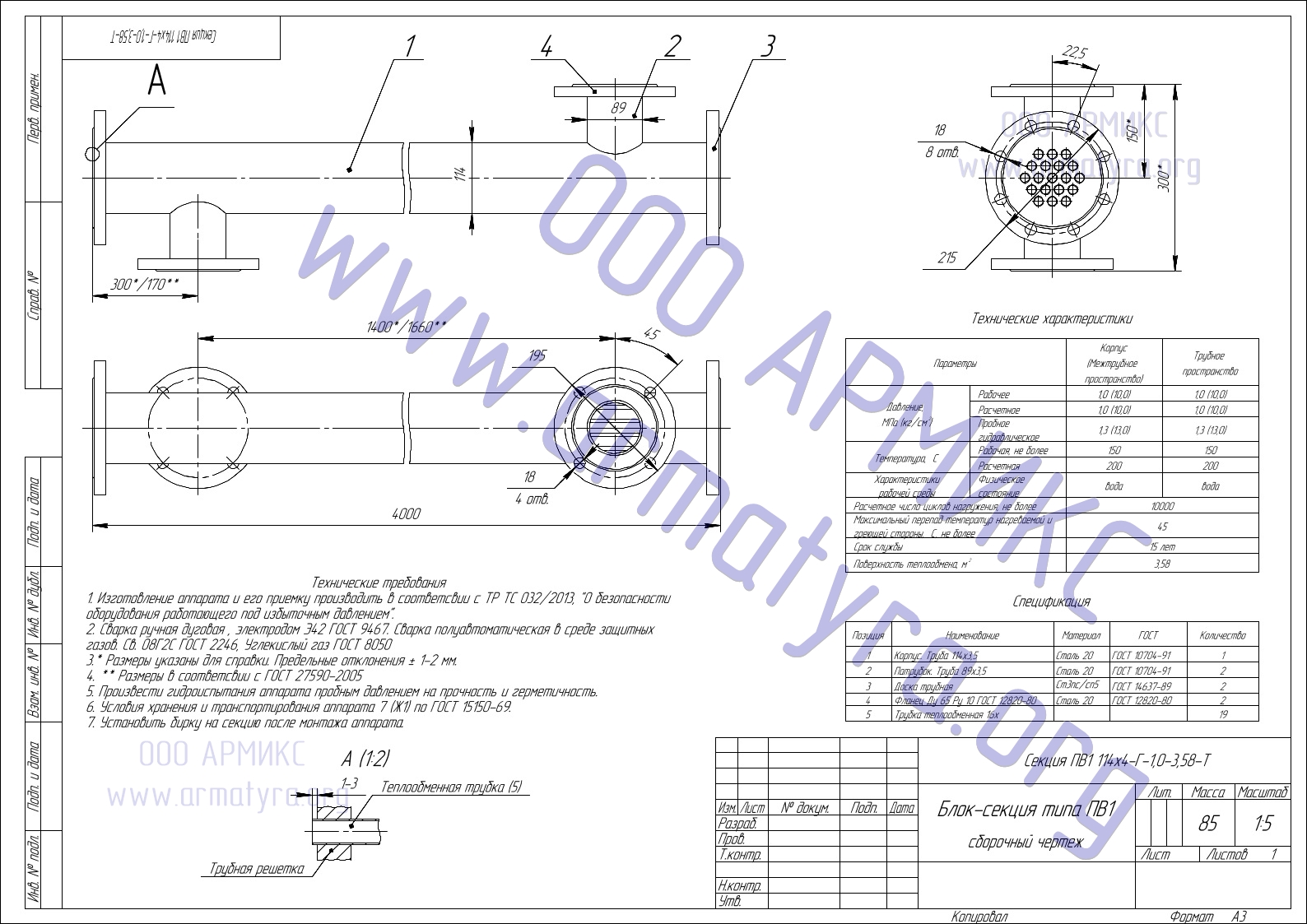

Габаритные размеры секции ПВ1-114х4-Г(Н)-1,0-3,58
Основные параметры и технические характеристики водоводяных подогревателей с гладкой нержавеющей трубкой:
| Номер типоразмера |
Полное наименование |
Тепловой поток, кВт |
Количество трубок, шт |
Площадь нагрева, м2 |
Масса, кг |
|
1
|
57х2000-1,0-РГ |
7,9
|
4
|
0,37
|
23
|
|
2
|
57х4000-1,0-РГ |
17,6
|
4
|
0,75
|
37
|
|
3
|
76х2000-1,0-РГ |
13,1
|
7
|
0,65
|
32,6
|
|
4
|
76х4000-1,0-РГ |
28,3
|
7
|
1,32
|
52,4
|
|
5
|
89х2000-1,0-РГ |
18,2
|
10
|
0,93
|
39
|
|
6
|
89х4000-1,0-РГ |
40,7
|
10
|
1,88
|
64,2
|
|
7
|
114х2000-1,0-РГ |
39,9
|
19
|
1,79
|
57,4
|
|
8
|
114х4000-1,0-РГ |
85,7
|
19
|
3,58
|
97,1
|
|
9
|
168х2000-1,0-РГ |
74,4
|
37
|
3,49
|
112,6
|
|
10
|
168х4000-1,0-РГ |
147,5
|
37
|
6,98
|
193,8
|
|
11
|
219х2000-1,0-РГ |
113,4
|
61
|
5,75
|
182,6
|
|
12
|
219х4000-1,0-РГ |
238,4
|
61
|
11,51
|
301,3
|
|
13
|
273х2000-1,0-РГ |
236
|
109
|
10,28
|
261,5
|
|
14
|
273х4000-1,0-РГ |
479,1
|
109
|
20,56
|
461,7
|
|
15
|
325х2000-1,0-РГ |
302,7
|
151
|
14,24
|
338,7
|
|
16
|
325х4000-1,0-РГ |
632,4
|
151
|
28,49
|
594,4
|
|
17
|
377х2000-1,0-РГ |
421,7
|
211
|
19,8
|
430
|
|
18
|
377х4000-1,0-РГ |
886,2
|
211
|
40,1
|
765
|
Возможные обозначения секции:
08-ПВ1-114х4-Г-1,0-3,58-Т или 08-ПВ1-114х4-Г(Н)-1,0-3,58-Т, ПВ1-108х4-РГ-1,0-3,58-Т
Подогреватель водоводяной ввп 08-114-4000
ПВ 08-114х4,0-1,0-РГ
08 - общепринятый порядковый номер секции
ПВ1 - подогреватель водоводяной с фланцами на патрубках
114 или 108- диаметр корпуса в мм
4(4,0) - длина корпуса в метрах
1,0 - рабочее давление МПа
3,58 - поверхность теплообмена в м2
Т - типовое расположение патрубков
РГ - разборный с гладкой теплообменной трубкой
(Н) - нержавеющая трубка
|
