Диаметр Ду, мм:
|
219 мм
|
|
Давление Ру, МПа - кг/кв.см:
|
10 кгс/кв.см (1,0 МПа)
|
|
Количество трубок, шт:
|
61
|
|
Длина корпуса L, мм:
|
2000 мм
|
|
Площадь поверхности нагрева, м2:
|
5,75 м2
|
|
Температура воды в корпусе °С:
|
до 150 °С
|
|
Температура воды в трубной части °С:
|
до 150 °С
|
|
Тепловой поток, кВт:
|
113,4 кВт
|
Cекция кожухотрубного водоводяного подогревателя ПВ1-219х2-Г(Н)-1,0-5,75-Т представляет собой неразборный блок, состоящий из стального корпуса диаметром 219мм длиной 2000мм, трубных досок и развальцованных внутри нержавеющих трубок 08х18н10 16х0,5мм поверхности теплообмена.
Принцип работы водоподогревателя ПВ1-219х2-Г(Н)-1,0-5,75:
1. При работе водоводяного подогревателя ВВП 11-219х2000 с нержавеющей трубкой в системе горячего водоснабжения и отопления нагреваемая вода проходит в трубном пространстве, а греющая в межтрубном пространстве.
2. При работе водоводяного подогревателя ВВП 11-219х2000 с нержавеющей трубкой когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.
Устройство двух секционного водоводяного подогревателя ПВ:

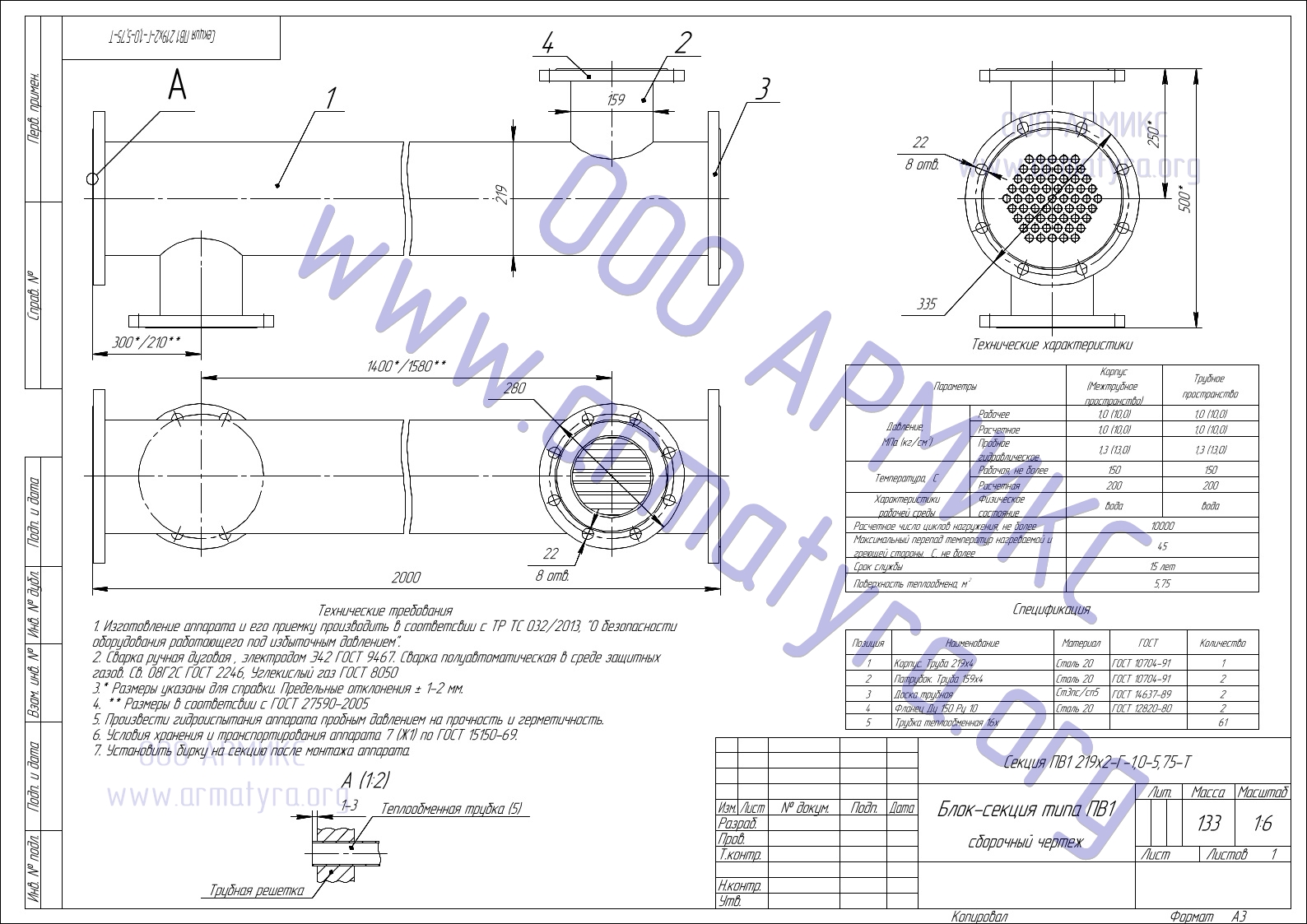

Двухсекционный водоводяной подогреватель ПВ состоит (см рисунок) из секций 1 (ПВ1 219х2-Г(Н)-1,0-5,75), соединенных последовательно между собой по трубному пространству калачами 2, а по межтрубному пространству переходами 3. Внутри секции расположены нержавеющие трубки 5, которые поддерживаются на равном расстоянии друг от друга опорными перегородками 4.

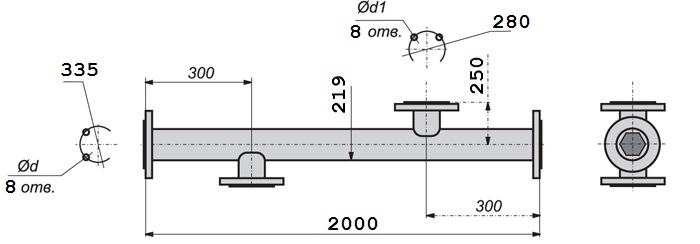

Габаритные размеры секции ПВ1-219х2-Г(Н)-1,0-5,75
Основные параметры и технические характеристики водоводяных подогревателей с гладкой нержавеющей трубкой:
| Номер типоразмера |
Полное наименование |
Тепловой поток, кВт |
Количество трубок, шт |
Площадь нагрева, м2 |
Масса, кг |
|
1
|
57х2000-1,0-РГ |
7,9
|
4
|
0,37
|
23
|
|
2
|
57х4000-1,0-РГ |
17,6
|
4
|
0,75
|
37
|
|
3
|
76х2000-1,0-РГ |
13,1
|
7
|
0,65
|
32,6
|
|
4
|
76х4000-1,0-РГ |
28,3
|
7
|
1,32
|
52,4
|
|
5
|
89х2000-1,0-РГ |
18,2
|
10
|
0,93
|
39
|
|
6
|
89х4000-1,0-РГ |
40,7
|
10
|
1,88
|
64,2
|
|
7
|
114х2000-1,0-РГ |
39,9
|
19
|
1,79
|
57,4
|
|
8
|
114х4000-1,0-РГ |
85,7
|
19
|
3,58
|
97,1
|
|
9
|
168х2000-1,0-РГ |
74,4
|
37
|
3,49
|
112,6
|
|
10
|
168х4000-1,0-РГ |
147,5
|
37
|
6,98
|
193,8
|
|
11
|
219х2000-1,0-РГ |
113,4
|
61
|
5,75
|
182,6
|
|
12
|
219х4000-1,0-РГ |
238,4
|
61
|
11,51
|
301,3
|
|
13
|
273х2000-1,0-РГ |
236
|
109
|
10,28
|
261,5
|
|
14
|
273х4000-1,0-РГ |
479,1
|
109
|
20,56
|
461,7
|
|
15
|
325х2000-1,0-РГ |
302,7
|
151
|
14,24
|
338,7
|
|
16
|
325х4000-1,0-РГ |
632,4
|
151
|
28,49
|
594,4
|
|
17
|
377х2000-1,0-РГ |
421,7
|
211
|
19,8
|
430
|
|
18
|
377х4000-1,0-РГ |
886,2
|
211
|
40,1
|
765
|
|
