Подогреватель водоводяной ВВП 16-325х4000 секция нержавеющая трубка

Диаметр Ду, мм: 325 мм
Давление Ру, МПа - кг/кв.см: 10 кгс/кв.см (1,0 МПа)
Количество трубок, шт: 151
Длина корпуса L, мм: 4000 мм
Площадь поверхности нагрева, м2: 28,49 м2
Температура воды в корпусе °С: до 150 °С
Температура воды в трубной части °С: до 150 °С
Тепловой поток, кВт: 632,4 кВт
Вес продукта: 594.4 kg

Цена по запросу

Cекция водоводяного подогревателя ПВ1-325х4-Г(Н)-1,0-28,49-Т представляет собой неразборный блок, состоящий из стального корпуса диаметром 325мм длиной 4000мм, трубных досок и развальцованных внутри нержавеющих трубок 08х18н10 16х0,5мм поверхности теплообмена.

Принцип работы водоподогревателя ПВ1-325х4000-Г(Н)-1,0-28,49:

1. При работе водоводяного подогревателя ВВП 16-325х4000 с нержавеющей трубкой в системе горячего водоснабжения и отопления нагреваемая вода проходит в трубном пространстве, а греющая в межтрубном пространстве.

2. В случае работы водоводяного подогревателя ПВ1 325х4-Г(Н)-1,0-28,49 c нержавеющей трубкой, когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.

Устройство двухсекционного водоводяного подогревателя:

схема водоводяного подогревателя

Двухсекционный водоводяной подогреватель ПВ состоит (см рисунок) из секций (ПВ1-325-4-Г(Н)-1,0-28,49) 1, соединенных последовательно между собой по трубному пространству калачами 2, а по межтрубному пространству переходами 3. Внутри секции расположены нержавеющие трубки 5, которые поддерживаются на равном расстоянии друг от друга опорными перегородками 4.

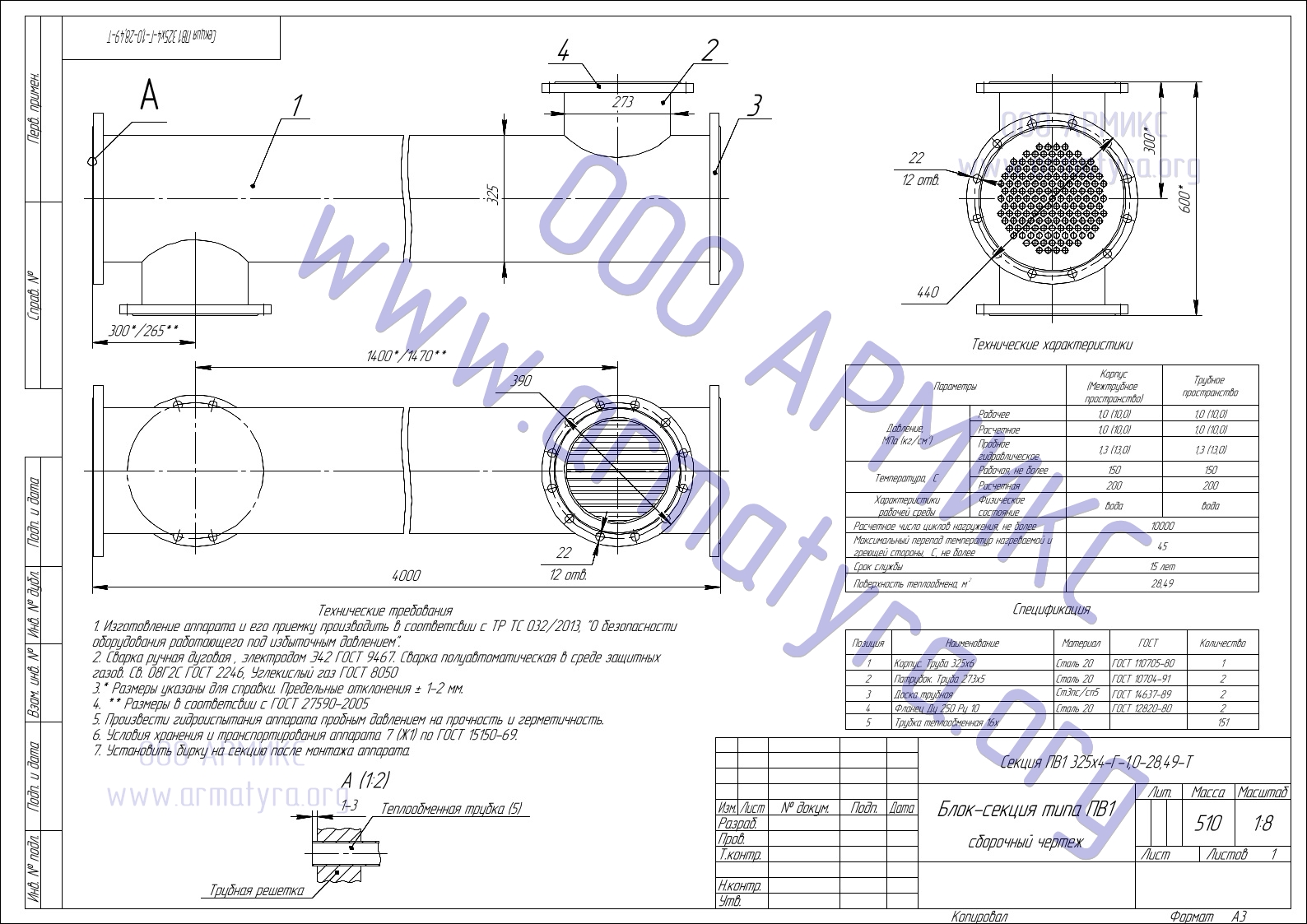

Габаритные размеры секции ПВ1-325х4-Г(Н)-1,0-28,49



Секция водоподогревателя ПВ-325х4-Г-1,0-28,49-Т



габариты ввп

Основные параметры и технические характеристики водоводяных подогревателей с гладкой нержавеющей трубкой:


Номер типоразмера Полное наименование Тепловой поток, кВт Количество трубок, шт Площадь нагрева, м2 Масса, кг
1
57х2000-1,0-РГ
7,9
4
0,37
23
2
57х4000-1,0-РГ
17,6
4
0,75
37
3
76х2000-1,0-РГ
13,1
7
0,65
32,6
4
76х4000-1,0-РГ
28,3
7
1,32
52,4
5
89х2000-1,0-РГ
18,2
10
0,93
39
6
89х4000-1,0-РГ
40,7
10
1,88
64,2
7
114х2000-1,0-РГ
39,9
19
1,79
57,4
8
114х4000-1,0-РГ
85,7
19
3,58
97,1
9
168х2000-1,0-РГ
74,4
37
3,49
112,6
10
168х4000-1,0-РГ
147,5
37
6,98
193,8
11
219х2000-1,0-РГ
113,4
61
5,75
182,6
12
219х4000-1,0-РГ
238,4
61
11,51
301,3
13
273х2000-1,0-РГ
236
109
10,28
261,5
14
273х4000-1,0-РГ
479,1
109
20,56
461,7
15
325х2000-1,0-РГ
302,7
151
14,24
338,7
16
325х4000-1,0-РГ
632,4
151
28,49
594,4
17
377х2000-1,0-РГ
421,7
211
19,8
430
18
377х4000-1,0-РГ
886,2
211
40,1
765

Условное обозначение секции водоводяного подогревателя ВВП 16-325х4000 согласно ГОСТ

 ПВ1 325х4-1,0-РГ-28,49-У3, ПВ 325х4-Г(Н)-1,0-28,49-Т где

 325-наружный диаметр секции

 4- длина секции, м

 1,0-рабочее давление среды МПа

 РГ-тип секции разборная гладкотрубная

 28,49- Площадь поверхности нагрева, м2

(Н) - нержавеющая теплообменная трубка

 У3-климатическое исполнение

 Т- типовое исполнение секции по расположению боковых патрубков.

 Пр правое расположение боковых патрубков

 Л левое расположение патрубков.

Водоподогреатель 16-ПВ1-325х4-Г(Н)-1,0-28,49 с нж трубкой, всегда можно приобрести в компании Армикс по взаимовыгодным ценам. Подогреватель водоводяной ВВП 16-325х4000 с нержавеющей трубкой в наличии и под изготовление в случае отсутсвия на складе.

Возможные обозначения секции:

16-ПВ1-325х4-Г-1,0-28,49-Т
Подогреватель водоводяной ввп 16-325-4000
ПВ 16-325х4,0-1,0-РГ
ПВ1 325х4-Г(Н)-1,0-632,4
