Водоподогреватель емкий паровой горизонтальный СТД-3071 другое обозначение ВПЕ-4,0 или ВПЕГ-4,0 с рабочим объемом 4,0 м3 предназначен для систем горячего водоснабжения с периодическим разбором воды.

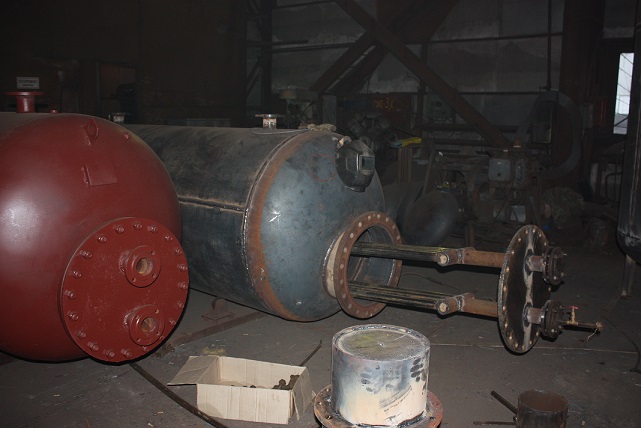

Водоподогреватель паровой емкостной СТД-3071 (ВПЕ-4.0 или ВПЕГ-4.0) состоит из сварного цилиндрического корпуса (1), изготавливаемого из листовой стали и штампованного переднего (2) и заднего (3) днищ диаметром 1200мм.
В переднее днище (2) вваривается горловина (4) с присоединительным фланцем. Змеевик (5) состоит из соединенных одна с другой двух или более (в зависимости от поверхности нагрева) труб. Для предохранения змеевика от повреждений при транспортировке в корпусе водоподогревателя устанавливается уголок с рамкой (6).
Для транспортировки водоподогревателя СТД-3071 (ВПЕ-4.0) к корпусу приварены ушки (7) . Присоединение водоподогревателя СТД-3071 (ВПЕ-4.0)) к системе осуществляется при помощи фланцев.
Водоподогреватель СТД-3071 (ВПЕ-4.0) снабжается следующей аппаратурой (поставляется по заказу) : манометром (8) с трехходовым краном (9), термометром в оправе (10), предохранительным однорычажным клапаном (11) (возможна поставка со стальным пружинным клапаном 17С28НЖ).
Для спуска воды при ремонте предусмотрен спускной патрубок с запорным вентилем (12)
75 0С
